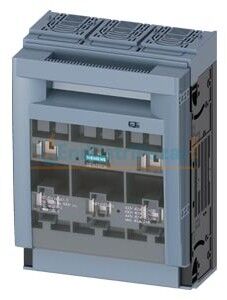

Ayırıcı 3NP1153-1DA10 SİEMENS
Ürünü Paylaş
0 Puan - 0 Yorum

Ayırıcı 3NP1153-1DA10 SİEMENS

SIEMENS
Stok Kodu
3NP1153-1DA10
Kategori
SIEMENS
Fiyat
5.561,10 TL + KDV
Fiyat
5.561,10 TL + KDV
Barkod Kodu
4011209765528
Satış Fiyatı 6.673,32 TL
(KDV DAHİL)
6.673,32 TL den
başlayan taksitlerle!
Ürünü Paylaş
3 Günde Kargoda
Ürün Açıklaması
Ürün Yorumları
Taksit Seçenekleri
Önerileriniz
Ürün Açıklaması
SENTRON, sigortalı yük kesici 3NP1, 3 kutuplu, NH2, 400 A, şunun için şuna kurulum ve montaj için montaj plakası, yassı bağlantı, kapak düzlemi 70mm
Versiyon
ürün tanımı gortalı yük devre kesici anahtar
sigorta kontrolü modeli yok
yük anahtarı modeli çubuk formu Hayir
anahtar tahriki modeli motor tahriki Hayir
Genel teknik veriler
kutup sayısı 3
cihaz modeli Montaj plakası üzerine kurulum ve montaj için
ayırma mandalı ebadı 2 ve 1
sigorta elemanı ebadı NH1, NH2
geçiş akımı kapalı anahtarda maksimum 40 kA
mekanik kullanım süresi (işletim çevrimleri) tipik 1 000
I2t değeri kapalı anahtarda maksimum 2 150 kA²·s
güç faktörü
● AC-22 B'de 0,65
● AC-23 B'de 0,35
● kapasitif yükte -0,25
sigorta sistemi AY-Sigortası [Niederspannungs-Hochleistungs-Sicherung: Alçak gerilim-Yüksek gerilim sigortası]
kirlilik derecesi 3
Gerilim
izolasyon gerilimi
● anma değeri 690 V
● kirlilik derecesi 3’te AC'de anma değeri 690 V
● kirlilik derecesi 2'de AC'de anma değeri 1 000 V
güç faktörü AC-21 B'de 0,95
şok gerilim mukavemeti anma değeri 8 kV

● işletim akımı
— 35 °C'de anma değeri 400 A
— 40 °C'de anma değeri 400 A
— 45 °C'de anma değeri 392 A
— 50 °C'de anma değeri 372 A
— 55 ℃'de anma değeri 356 A
● işletim akımı
— AC-21 B'de 240 V'ta anma değeri 400 A
— AC-21 B'de 400 V'ta anma değeri 400 A
— AC-21 B'de 500 V'ta anma değeri 400 A
— AC-21 B'de 690 V'ta anma değeri 400 A
— AC-22 B'de 240 V'ta anma değeri 400 A
— AC-22 B'de 400 V'ta anma değeri 400 A
— AC-22 B'de 500 V'ta anma değeri 400 A
— AC-22 B'de 690 V'ta anma değeri 400 A
— AC-23 B'de 690 V'ta anma değeri 125 A
— AC-23 B'de 500 V'ta anma değeri 315 A
— AC-23 B'de 400 V'ta anma değeri 400 A
— AC-23 B'de 240 V'ta anma değeri 400 A
— DC-21 B 120 V'ta anma değeri 400 A
— DC-21 B 240 V'ta anma değeri 400 A
— DC-21 B 440 V'ta anma değeri 400 A
— DC-22 B 120 V'ta anma değeri 400 A
— DC-22 B 240 V'ta anma değeri 400 A
— DC-22 B 440 V'ta anma değeri 315 A
— DC-23 B 120 V'ta anma değeri 250 A
— DC-23 B 240 V'ta anma değeri 250 A
— DC-23 B 440 V'ta anma değeri 160 A
geçiş akımı hızlı açmada maksimum 40 kA
işletim gerilimi
● AC'de anma değeri maksimum 690 V
● DC'de anma değeri 440 V
● DC'de anma değeri maksimum 440 V
Koruma sınıfı
IP koruma türü
● kapalı anahtarda panel veya kablo papuç kapaklı IP40
● kapalı anahtarda panel veya kablo papuç kapaksız IP30
● açık IP20
Dağıtma
güç kaybı [W]
● konvansiyonel termik nominal akımda sigortasız kutup başına 14 W
● konvansiyonel termik nominal akımda sigortasız cihaz başına 42 W
● sigorta sigorta başına maksimum 34 W
Ana devre
işletim akımı
● anma değeri 400 A
● kapasitif yükte 400 V'ta anma değeri 72 A
● kapasitif yükte 500 V'ta anma değeri 55 A
Yardımcı devre
CO kontak sayısı yardımcı kontaklar için 0
açıcı sayısı yardımcı kontaklar için 0
kapayıcı sayısı yardımcı kontaklar için 0
Uygunluk
kullanma uygunluğu ana anahtar Hayir
kullanma uygunluğu yük ayırma anahtarı Evet
kullanma uygunluğu ACİL-KAPAT şalteri Hayir
kullanma uygunluğu bakım/onarım anahtarı Evet
Ürün Detayı
ürün fonksiyonu faz kesintisi kontrolü Hayir
ürün bileşeni
● alçak gerilim tetikleyicisi Hayir
● ön kontaklı alçak gerilim tetikleyicisi Hayir
ürün özelliği mühürlenebilir Evet
ürün ilavesi yardιmcι anahtar Evet
ürün ilavesi opsiyonel kilitlenebilirlik Evet
ürün ilavesi opsiyonel faz kesintisi kontrolü Evet
ürün ilavesi opsiyonel sigorta kontrolü Evet
ürün ilavesi opsiyonel açtırma bobini Hayir
ürün ilavesi opsiyonel aşırı gerilim koruma kontrolü Evet
Ürün fonksiyonu
ürün fonksiyonu aşırı gerilim koruma kontrolü Hayir
Kısa devre
koşullu kısa devre akımı (lg)
● AC'de 240 V'ta hızlı açmada anma değeri 80 kA
● AC'de 500 V'ta hızlı açmada anma değeri 80 kA
● AC'de 690 V'ta hızlı açmada anma değeri 50 kA
● kapalı anahtarda AC'de 240 V'ta anma değeri 100 kA
● kapalı anahtarda AC'de 500 V'ta anma değeri 100 kA
● kapalı anahtarda AC'de 690 V'ta anma değeri 100 kA
Bağlantılar
elektrik bağlantısı düzeni ana devre için diğer
bağlanabilir iletken kesiti ana kontaklar için
● tek telli veya çok telli minimum 25 mm²
● tek telli veya çok telli maksimum 240 mm²
● çok telli minimum 25 mm²
● çok telli maksimum 240 mm²
sıkma torku vida bağlantısında
● minimum 10 N·m
● maksimum 12 N·m
bağlanabilir iletken kesiti türü lamine iletkenler maksimum 34 x 18 mm
bağlantı tekniği türü Yassı bağlantı

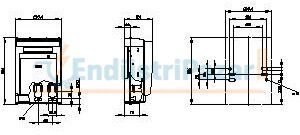

Mekanik Tasarım
yükseklik 306 mm
genişlik 209,4 mm
derinlik 130 mm
sabitleme türü Montaj plakası
sabitleme türü
● zemin montajı Evet
● ray montajı Hayir
montaj konumu yatay/dikey
MB başına net ağırlık 3,725 kg
Çevresel koşullar
ortam sıcaklığı işletim sırasında
● minimum -25 °C
● maksimum 55 °C
ortam sıcaklığı depolama sırasında
● minimum -50 °C
● maksimum 80 °C
Sertifikalar
referans işareti IEC 81346-2:2009 uyarınca Q
