| ürün marka adı |
SIRIUS |
| ürün tanımı |

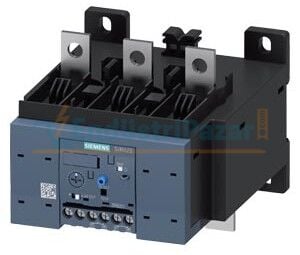

elektronik aşırı yük rölesi |
| ürün tipi tanımı |
3RB2 |
| Genel teknik veriler |
| aşırı akım rölesi ebadı |
S6 |
| koruyucu ebadı kombine edilebilir firmaya özel |
S6 |
| güç kaybı hesaplaması türü akıma bağlı |
kare |
| izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri |
1 000 V |
| şok gerilim mukavemeti anma değeri |
8 kV |
| güvenli ayırma için izin verilen maksimum gerilim |
|
| ● topraklanmamış nötr noktalı şebekelerde yardımcı ve yardımcı devre arasında |
300 V |
| ● topraklanmış nötr noktalı şebekelerde yardımcı ve yardımcı devre arasında |
300 V |
| ● topraklanmamış nötr noktalı şebekelerde ana ve yardımcı devre arasında |
600 V |
| ● topraklanmış nötr noktalı şebekelerde ana ve yardımcı devre arasında |
690 V |
| şok mukavemeti |
15 g / 11 ms |
| ● IEC 60068-2-27 uyarınca |
15 g / 11 ms |
| titreşime dayanıklılık |
1 … 6 Hz, 15 mm; 6 … 500 Hz, 20 m/s²; 10 döngü |
| termik akım |
200 A |
| yeniden çalışmaya hazır olma süresi aşırı yük tetiklemesinden sonra |
|
| ● otomatik sıfırlamada tipik |
3 min |
| ● uzaktan sıfırlamada |
0 min |
| ● manuel sıfırlamada |
0 min |
| referans işareti IEC 81346-2:2009 uyarınca |
F |
| RoHS yönetmeliği (gün/ay/yıl) |
07/01/2006 |
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
|
| MB başına net ağırlık |
0,92 kg |
| Ortam koşulları |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum |
2 000 m |
| ortam sıcaklığı |
|
| ● işletim sırasında |
-25 ... +60 °C |
| ● depolama sırasında |
-40 ... +80 °C |
| ● taşıma sırasında |
-40 ... +80 °C |
| sıcaklık kompanzasyonu |
-25 ... +60 °C |
| bağıl nem işletim sırasında |
10 ... 95 % |
| Ana akım devresi |
| kutup sayısı ana devre için |
3 |
| akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük tetikleyici |
50 ... 200 A |
| işletim gerilimi |
|
| ● anma değeri |
1 000 V |
| ● AC-3e'de anma değeri maksimum |
1 000 V |
| işletim frekansı anma değeri |
50 ... 60 Hz |
| işletim akımı anma değeri |
200 A |
| işletim akımı AC-3e'de 400 V'ta anma değeri |
200 A |
| işletim kapasitesi |
|
| ● trifaze akım motoru için 400 V'ta 50 Hz'de |
30 ... 90 kW |
| ● trifaze akım motorları için 500 V'ta 50 Hz'de |
30 ... 132 kW |
| ● trifaze akım motorları için 690 V'ta 50 Hz'de |
55 ... 160 kW |

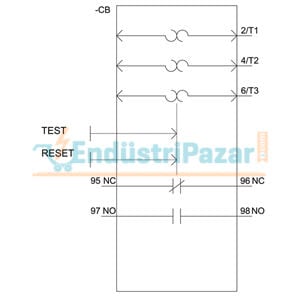

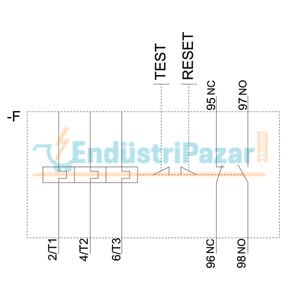

| Yardιmcι akιm devresi |
| yardımcı anahtar modeli |
entegre |
| açıcı sayısı yardımcı kontaklar için |
1 |
| ● not |
Kontaktörün kapatılması için |
| kapayıcı sayısı yardımcı kontaklar için |
1 |
| ● not |
"Tetiklendi" mesajı için |
| CO kontak sayısı yardımcı kontaklar için |
0 |
| işletim akımı yardımcı kontaklar AC-15'te |
|
| ● 24 V'ta |
4 A |
| ● 110 V'ta |
4 A |
| ● 120 V'ta |
4 A |
| ● 125 V'ta |
4 A |
| ● 230 V'ta |
3 A |
| işletim akımı yardımcı kontaklar DC-13'te |
|
| ● 24 V'ta |
2 A |
| ● 60 V'ta |
0,55 A |
| ● 110 V'ta |
0,3 A |
| ● 125 V'ta |
0,3 A |
| ● 220 V'ta |
0,11 A |
| Koruma/ Kontrol fonksiyonu |
| tetikleme sınıfı |
CLASS 10E |
| aşırı yük tetikleme elemanı modeli |
elektronik |
| Nominal UL/CSA verileri |
| tam yük akımı (FLA) 3 fazlı trifaz motor için |
|
| ● 480 V'ta anma değeri |
200 A |
| ● 600 V'ta anma değeri |
200 A |
| kontak yük kapasitesi yardımcı kontaklar UL uyarınca |
B600 / R300 |
| Kısa devre koruması |
| sigorta elemanı modeli |
|
| ● ana devrenin kısa devreye karşı korunması için |
|
| — düzenleme türü 1’de gerekli |
gG: 355 A, Class L: 601 A |
| — düzenleme türü 2’de gerekli |
gG: 315 A |
| ● yardımcı anahtar kısa devre koruması için gerekli |
sigorta gG: 6 A |
| Montaj/ Sabitleme/ Ebatlar |
| montaj konumu |
isteğe göre |
| sabitleme türü |
Kontaktör montajı/tek başına kurulum |
| yükseklik |
119 mm |
| genişlik |
120 mm |
| derinlik |
155 mm |
| uyulması gereken mesafe |
|
| ● topraklanmış parçalara |
|
| — önde |
0 mm |
| — geride |
0 mm |
| — yukarı |
0 mm |
| — yanlarda |
6 mm |
| — aşağı doğru |
0 mm |
| ● gerilim taşıyan parçalara |
|
| — önde |
0 mm |
| — geride |
0 mm |
| — yukarı |
0 mm |
| — aşağı doğru |
0 mm |
| — yanlarda |
6 mm |
| Bağlantılar/ Terminaller |
| ürün bileşeni çıkarılabilir yardımcı akım ve kontrol devresi terminali |
Evet |
| elektrik bağlantısı modeli |
|
| ● ana devre için |
bara bağlantısı |
| ● yardımcı ve kontrol devreleri için |
vida bağlantısı |
| elektrik bağlantısı düzeni ana devre için |
üstte ve altta |
| bağlanabilir iletken kesiti türü |
|
| ● yardımcı kontaklar için |
|
| — tek telli |
1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| — tek telli veya çok telli |
1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| — ince telli kablo uç işlemeli |
1x (0,5 ... 2,5 mm²), 2x (0,5 ... 1,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için |
2x (20 ... 14) |
| sıkma torku |
|
| ● ana kontaklar için vida bağlantısında |
10 ... 12 N·m |
| ● yardımcı kontaklar için vida bağlantısında |
0,8 ... 1,2 N·m |
| yiv modeli bağlantı vidası |
|
| ● ana kontaklar için |
M8 |
| ● yardımcı ve kontrol kontakları |
M3 |
| Elektrik Güvenliği |
| IP koruma türü ön tarafta IEC 60529 uyarınca |
IP00; Çerçeve klemensli IP20/kapak |
| temas koruması ön tarafta IEC 60529 uyarınca |
çerçeve terminali/kapak ile birlikte, önden dikey dokunma durumunda parmak korumalı |
| İletişim/ Protokol |
| gerilim beslemesi türü IO-Link Master üzerinden |
Hayir |
| Elektro manyetik uyumluluk |
| iletkene bağlı parazit oluşumu |
|
| ● patlama nedeniyle IEC 61000-4-4 uyarınca |
2 kV (güç girişleri) / 1 kV (sinyal girişleri) önem derecesi 3’e denktir |
| ● iletken topraklama dalgalanma nedeniyle IEC 61000-4-5 uyarınca |
2 kV (toprak hattı) önem derecesi 3’e denktir |
| ● hattan hata dalgalanma nedeniyle IEC 61000-4-5 uyarınca |
1 kV (toprak hattı) önem derecesi 3’e denktir |
| ● yüksek frekanslı etkileşim nedeniyle IEC 61000-4-6 uyarınca |
10 V, frekans aralığı 0,15 ... 80 MHz, modülasyon %80 AM, 1 kHz ile |
| alana bağlı parazit IEC 61000-4-3 uyarınca |
10 V/m |
| elektro statik boşalım IEC 61000-4-2 uyarınca |
6 kV kontak boşaltımı / 8 kV hava boşaltımı |
| Gösterge |
| gösterge modeli anahtarlama durumu için |
İtici |
