| ürün marka adı |
SIRIUS |
| ürün tanımı |

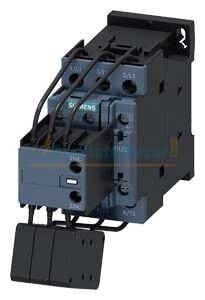

Kondansatör kontaktörleri |
| ürün tipi tanımı |
3RT26 |
| Genel teknik veriler |
| koruyucu ebadı |
S0 |
| ürün ilavesi yardιmcι anahtar |
Hayir |
| güç kaybı [W] akım anma değerinde |
|
| ● AC'de sıcak işletim durumunda kutup başına |
0,9 W |
| ● yük akım parçasız tipik |
2,5 W |
| güç kaybı hesaplaması türü akıma bağlı |
kare |
| izolasyon gerilimi |
|
| ● ana akım devresinin kirlilik derecesi 3’te anma değeri |
690 V |
| ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri |
690 V |
| şok gerilim mukavemeti |
|
| ● ana akım devresinin anma değeri |
6 kV |
| ● yardımcı akım devresinin anma değeri |
6 kV |
| güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca |
400 V |
| şok mukavemeti dikdörtgen darbede |
|
| ● AC'de |
7,5 g / 5 ms, 4,7 g / 10 ms |
| şok mukavemeti sinüs darbesinde |
|
| ● AC'de |
11,8 g / 5 ms, 7,4 g / 10 ms |
| mekanik kullanım süresi (işletim çevrimleri) |
|
| ● yardımcı anahtar bloklu kontaktör tipik |
3 000 000 |
| elektrikli işletim süresi (işletim çevrimleri) |
200 000 |
| referans işareti IEC 81346-2:2009 uyarınca |
Q |
| RoHS yönetmeliği (gün/ay/yıl) |
05/01/2014 |
| MB başına net ağırlık |
0,491 kg |
| Ortam koşulları |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum |
2 000 m |
| ortam sıcaklığı |
|
| ● işletim sırasında |
-25 ... +60 °C |
| ● depolama sırasında |
-55 ... +80 °C |
| bağıl nem minimum |
10 % |
| bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum |
95 % |
| Ana akım devresi |
| kutup sayısı ana devre için |
3 |
| kapayıcı sayısı ana kontaklar için |
3 |
| açıcı sayısı ana kontaklar için |
0 |
| işletim akımı AC-6b'de 690 V'ta 60 °C ortam sıcaklığında anma değeri |
24 A |
| reaktif güç AC-6b'de |
|
| ● 230 V'ta 50/60 Hz'de 60 °C ortam sıcaklığında anma değeri |
3 ... 9,6 kvar |
| ● 400 V'ta 50/60 Hz'de 60 °C ortam sıcaklığında anma değeri |
6 ... 16,7 kvar |
| ● 500 V'ta 50/60 Hz'de 60 °C ortam sıcaklığında anma değeri |
7 ... 21 kvar |
| ● 690 V'ta 50/60 Hz'de 60 °C ortam sıcaklığında anma değeri |
10 ... 29 kvar |
| yük boşaltma frekansı |
|
| ● AC'de |
500 1/h |
| anahtarlama frekansı AC-6b'de |
|
| ● 230 V'ta maksimum |
180 1/h |
| ● 240 V'ta maksimum |
180 1/h |
| ● 400 V'ta maksimum |
180 1/h |
| ● 480 V'ta maksimum |
180 1/h |
| ● 500 V'ta maksimum |
180 1/h |
| ● 600 V'ta maksimum |
180 1/h |
| ● 690 V'ta maksimum |
150 1/h |
| Kontrol devresi/ Kumanda |
| gerilim türü |
AC |
| gerilim türü kontrol besleme gerilimi |
AC |
| kontrol besleme gerilimi AC'de |
|
| ● 50 Hz'de anma değeri |
230 V |
| kontrol besleme gerilimi frekansı |
|
| ● 1 anma değeri |
50 Hz |
| çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de |
|
| ● 50 Hz'de |
0,8 ... 1,1 |
| kapanma görünür gücü solenoid AC'de |
77 VA |
| güç faktörü endüktif bobin kapanma gücünde |
0,82 |
| tutma görünür gücü solenoid AC'de |
9,8 VA |
| güç faktörü endüktif bobin tutma gücünde |
0,25 |
| kapanış gecikmesi |
|
| ● AC'de |
8 ... 40 ms |
| açılış gecikmesi |
|
| ● AC'de |
4 ... 16 ms |
| elektrik arkı süresi |
10 ms |
| aktivasyon modeli anahtar tahriki |
Standart A1 - A2 |
| kalan akım elektronik <0> sinyali ile kumandalamada |
|
| ● AC'de 230 V'ta maksimum izin verilen |
6 mA |

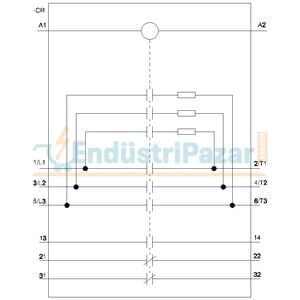

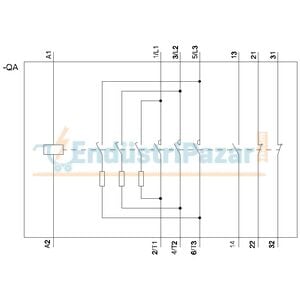

| Yardιmcι akιm devresi |
| açıcı sayısı yardımcı kontaklar için |
2 |
| ● takılabilir |
0 |
| ● gecikmesiz anahtarlama |
2 |
| kapayıcı sayısı yardımcı kontaklar için |
1 |
| ● takılabilir |
0 |
| ● gecikmesiz anahtarlama |
1 |
| işletim akımı yardımcı kontaklar AC-12'de maksimum |
10 A |
| işletim akımı yardımcı kontaklar AC-15'te |
|
| ● 230 V'ta |
6 A |
| ● 400 V'ta |
3 A |
| ● 690 V'ta |
1 A |
| işletim akımı yardımcı kontaklar DC-13'te |
|
| ● 24 V'ta |
6 A |
| ● 60 V'ta |
2 A |
| ● 110 V'ta |
1 A |
| ● 125 V'ta |
0,9 A |
| ● 220 V'ta |
0,3 A |
| kontak güvenilirliği yardımcı kontaklar |
0,00000001 |
| Nominal UL/CSA verileri |
| kontak yük kapasitesi yardımcı kontaklar UL uyarınca |
A600 / Q600 |
| UL File Number (CCN) |
E31519 (NLDX, NLDX7) |
| Kısa devre koruması |
| minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadar |
C karakteristiği: 10 A; 0,4 kA |
| sigorta elemanı modeli |
|
| ● ana devrenin kısa devreye karşı korunması için düzenleme türü 1’de gerekli |
gG: 50 A (690 V, 50 kA) |
| ● yardımcı anahtar kısa devre koruması için gerekli |
gG: 10 A (690 V, 1 kA) |

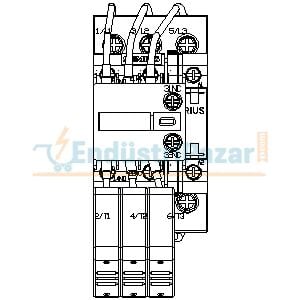

| Montaj/ Sabitleme/ Ebatlar |
| montaj konumu |
dikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir. |
| sabitleme türü |
DIN EN 50022 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme |

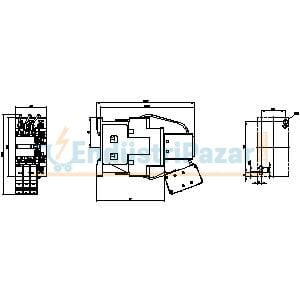

| yükseklik |
135 mm |
| genişlik |
45 mm |
| derinlik |
155 mm |
| uyulması gereken mesafe |
|
| ● sıralı montajda yanlarda |
10 mm |
| ● topraklanmış parçalara yanlarda |
10 mm |
| Bağlantılar/ Terminaller |
| elektrik bağlantısı modeli |
|
| ● ana devre için |
vida bağlantısı |
| ● yardımcı ve kontrol devreleri için |
vida bağlantısı |
| ● kontaktörde yardımcı kontaklar için |
Vida bağlantısı |
| ● solenoid |
Vida bağlantısı |
| bağlanabilir iletken kesiti türü ana kontaklar için |
|
| ● tek telli |
2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²) |
| ● çok telli |
2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²) |
| ● tek telli veya çok telli |
2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²) |
| ● ince telli kablo uç işlemeli |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm² |
| bağlanabilir iletken kesiti türü |
|
| ● yardımcı kontaklar için |
|
| — tek telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — tek telli veya çok telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| bağlanabilir asgari kesit türü ana kontaklar için AC-6b'de |
|
| ● 40 °C'de |
1x 6 mm² |
| ● 60 °C'de |
1x 10 mm², 2x 6 mm² |
| AWG numarası kodlanmış bağlanabilir iletken kesiti ana kontaklar için |
16 ... 8 |
| Emniyet |
| ürün fonksiyonu |
|
| ● IEC 60947-4-1 uaryınca aynalı kontak |
Hayir |
| ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalı |
Hayir |
| Elektrik Güvenliği |
| IP koruma türü ön tarafta IEC 60529 uyarınca |
IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca |
önden dikey dokunma durumunda parmak korumalı |
| çevresel ürün açıklaması |
|
| ● küresel ısınma potansiyeli [CO2 eq] / üretim esnasında |
2.47 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / işletim sırasında |
104 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca |
-0.226 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / toplam |
106 kg |
