| ürün marka adı |
SIRIUS |
| ürün tanımı |

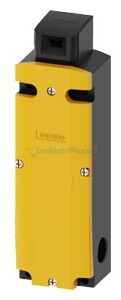

Mekanik emniyet şalterleri |
| ürün modeli |
ayrı çalıştırma düğmesi ve kilit ile |
| ürün tipi tanımı |
3SE5 |
| üretici ürün numarası opsiyonel çalıştırıcı |
3SE5000-0AV01 Standart aktüatör, 3SE5000-0AV02 Dikey bağlantı elemanlı aktüatör, 3SE5000-0AV03 Çapraz bağlantı elemanlı aktüatör, 3SE5000-0AV04 Mafsallı aktüatör sol taraf, 3SE5000-0AV05 Evrensel aktüatör, 3SE5000-0AV06 Mafsallı aktüatör sağ taraf, 3SE5000-0AV07 Ağır hizmet aktüatörü, 3SE5000-0AW42 Dikey bağlantı elemanlı aktüatör Paslanmaz çelik soket, 3SE5000-0AW43 Çapraz bağlantı elemanlı Paslanmaz çelik soket, 3SE5000-0AW51 Paslanmaz çelik aktüatör, 3SE5000-0AW52 Dikey bağlantı elemanlı paslanmaz çelikaktüatör, 3SE5000-0AW53 Çapraz bağlantı elemanlı paslanmaz çelik aktüatör |
| Genel teknik veriler |
| ürün fonksiyonu zorla açma |
Evet |
| tutma basıncı |
1 300 N |
| ● EN ISO 14119 uyarınca |
1 000 N |
| izolasyon gerilimi anma değeri |
250 V |
| kirlilik derecesi |
sιnιf 3 |
| şok gerilim mukavemeti anma değeri |
4 kV |
| IP koruma türü |
IP66/IP67 |
| şok mukavemeti |
30g / 11 ms |
| ● IEC 60068-2-27 uyarınca |
30 g / 11 ms |
| titreşime dayanıklılık |
0,35 mm / 5 g |
| ● IEC 60068-2-6 uyarınca |
0,35 mm / 5 g |
| mekanik kullanım süresi (işletim çevrimleri) tipik |
1 000 000 |
| termik akım |
10 A |
| malzeme muhafaza anahtar başı |
plastik |
| referans işareti IEC 81346-2:2009 uyarınca |
B |
| daimi akım C karakteristik minyatür devre kesicinin |
1 A; 400 A'dan küçük bir kısa devre akımı için |
| daimi akım DIAZED hareketli sigorta fişi |
10 A; 400 A'dan küçük bir kısa devre akımı için |
| daimi akım DIAZED sigorta fişi gG |
6 A; 400 A'dan küçük bir kısa devre akımı için |
| tekrarlama hassasiyeti |
0,05 mm |
| RoHS yönetmeliği (gün/ay/yıl) |
10/01/2011 |
| SVHC substance name |
Lead CAS-No. 7439-92-1
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
|
| MB başına net ağırlık |
0,495 kg |
| minimum çalıştırma kuvveti çalıştırma yönünde |
30 N |

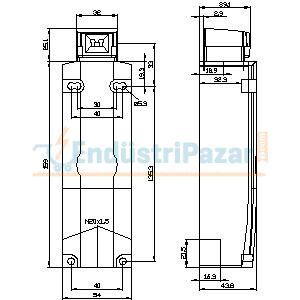

| sensör uzunluğu |
185 mm |
| sensör genişliği |
54 mm |
| Ortam koşulları |
| ortam sıcaklığı |
|
| ● işletim sırasında |
-25 ... +60 °C |
| ● depolama sırasında |
-40 ... +80 °C |
| toza karşı patlama koruması kategorisi |
yok |
| alınan aktif güç solenoid |
3,5 W |
| işletim akımı AC-15'te |
|
| ● 24 V'ta anma değeri |
6 A |
| ● 120 V'ta anma değeri |
6 A |
| ● 240 V'ta anma değeri |
3 A |
| işletim akımı DC-13'te |
|
| ● 24 V'ta anma değeri |
3 A |
| ● 125 V'ta anma değeri |
0,55 A |
| ● 250 V'ta anma değeri |
0,27 A |
| Mahfaza |
| muhafaza modeli |
özel model |
| malzeme muhafaza |
plastik |
| muhafaza modeli norm uyarınca |
Hayir |
| kilit modeli |
manyetik kilit (çalışma akımı prensibi) |
| Tahrik başlιğı |
| çalıştırma elemanı modeli |
5 start yönü |
| anahtarlama fonksiyonu modeli |
zorunlu açıcı |
| çalıştırma yönü sayısı |
5 |

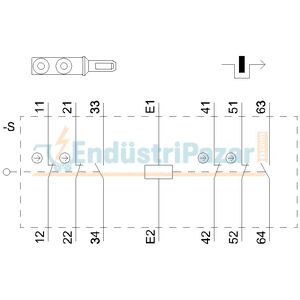

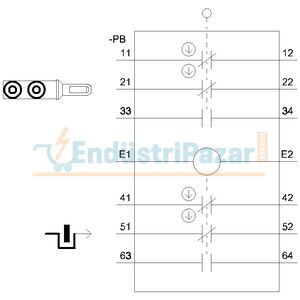

| şalt prensibi |
eşgüdümlü devre elemanları |
| anahtarlama kontak sayısı emniyetli |
4 |
| kablo girişi modeli |
3x (M20 x 1,5) |
| Montaj/ Sabitleme/ Ebatlar |
| montaj konumu |
isteğe göre |
| sabitleme türü |
vidalı sabitleme |
| Bağlantılar/ Terminaller |
| elektrik bağlantısı modeli |
vida tipi klemens |
| bağlanabilir iletken kesiti türü |
|
| ● tek telli |
1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
| ● ince telli kablo uç işlemeli |
1x (0,5 ... 1,5 mm²), 2x (0,5 ... 0,75 mm²) |
| ● AWG hatlarında tek telli |
1x (20 ... 16), 2x (20 ... 18) |
| ● AWG hatlarında çok telli |
1x (20 ... 16), 2x (20 ... 18) |
| Besleme gerilimi |
| besleme gerilimi solenoid |
24 V |
| arayüz modeli emniyetli iletişim için |
yok |
| İletişim/ Protokol |
| arayüz modeli |
yok |
| Emniyet |
| ürün fonksiyonu güvenlik fonksiyonu için uygundur |
Evet |
| kullanım süresi maksimum |
20 a |
| test aşınmaya göre kullanım süresi gerekli |
Evet |
| tehlike yaratan kesilmelerin oranı |
|
| ● düşük zorlanma oranında SN 31920 uyarınca |
20 % |
| ● yüksek zorlanma oranında SN 31920 uyarınca |
50 % |
| B10 değeri yüksek zorlanma oranında SN 31920 uyarınca |
1 000 000 |
| devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca |
100 FIT |
| ISO 13849 |
| cihaz tipi ISO 13849-1 uyarınca |
3 |
| IEC 61508 |
| emniyetli cihaz türü IEC 61508-2 uyarınca |
A |
