| ürün marka adı |
SIRIUS |
| ürün tanımı |
Dijital ayarlanabilen hatalı akım denetim rölesi |
| ürün modeli |
kaçak akım denetimi, yardımcı gerilimle harici beslenir |
| ürün tipi tanımı |
3UG5 |
| Genel teknik veriler |
| ürün fonksiyonu |
kaçak akım denetlemesi rölesi |
| ekran modeli |
LCD |
| güç kaybı [W] maksimum |
1,8 W |
| güç kaybı [V∙A] maksimum |
4,5 V·A |
| izolasyon gerilimi |
|
| ● anma değeri |
690 V |
| ● IEC 60664 uyarınca aşırı gerilim kategorisi III için |
|
| — kirlilik derecesi 2'de anma değeri |
690 V |
| — kirlilik derecesi 3’te anma değeri |
690 V |
| kirlilik derecesi |
3 |
| gerilim türü |
|
| ● kontrol için |
AC/DC |
| ● kontrol besleme gerilimi |
AC/DC |
| şok gerilim mukavemeti anma değeri |
4 kV |
| IP koruma türü |
|
| ● muhafaza |
IP20 |
| ● bağlantι terminali |
IP20 |
| şok mukavemeti IEC 60068-2-27 uyarınca |
yarım sinüs dalgası 15 g / 11 ms |
| titreşime dayanıklılık IEC 60068-2-6 uyarınca |
f = 4 ... 5,81 Hz, dmax = 15 mm; f = 5,81 ... 500 Hz, Amax = 20 m/s²; 10 cycles |
| mekanik kullanım süresi (işletim çevrimleri) tipik |
10 000 000 |
| elektrikli işletim süresi (işletim çevrimleri) AC-15'te 230 V'ta tipik |
100 000 |
| termik akım temaslı anahtar elemanı maksimum |
5 A |
| referans işareti IEC 81346-2:2009 uyarınca |
K |
| bağıl tekrarlama hassasiyeti |
1 % |
| RoHS yönetmeliği (gün/ay/yıl) |
06/01/2023 |
| SVHC substance name |
Lead CAS-No. 7439-92-1
Lead monoxide (lead oxide) CAS-No. 1317-36-8
2-methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-one CAS-No. 71868-10-5
Melamine CAS-No. 108-78-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol CAS-No. 119-47-1
|
| MB başına net ağırlık |
0,166 kg |
| Ürün fonksiyonu |
| ürün fonksiyonu |
|
| ● faz sekans teşhisi |
Hayir |
| ● faz kesintisi teşhisi |
Hayir |
| ● asimetri teşhisi |
Hayir |
| ● artık akım göstergesi |
Evet |
| ● hatalı hafızalama |
Evet |
| ● aşırı akım teşhisi 1 Faz |
Evet |
| ● alçak akım teşhisi 1 Faz |
Hayir |
| ● ayarlanabilir çalışma kapalι akım prensibi |
Evet |
| ● harici sıfırlama |
Hayir |
| ● otomatik sıfırlama |
Evet |
| ● manuel sıfırlama |
Evet |
| Kontrol devresi/ Kumanda |
| kontrol besleme gerilimi AC'de |
|
| ● 50 Hz'de anma değeri |
24 ... 240 V |
| ● 60 Hz'de anma değeri |
24 ... 240 V |
| kontrol besleme gerilimi DC'de anma değeri |
24 ... 240 V |
| çalışma alanı faktörü kontrol gerilimi anma değeri DC'de |
|
| ● başlangıç değeri |
0,85 |
| ● bitiş değeri |
1,1 |
| çalışma alanı faktörü kontrol gerilimi anma değeri AC'de 50 Hz'de |
|
| ● başlangıç değeri |
0,85 |
| ● bitiş değeri |
1,1 |
| çalışma alanı faktörü kontrol gerilimi anma değeri AC'de 60 Hz'de |
|
| ● başlangıç değeri |
0,85 |
| ● bitiş değeri |
1,1 |
| Ölçüm devresi |
| akım tipi kontrol için |
AC |
| ölçülebilen akım |
30 ... 40 000 mA |
| ölçülebilen şebeke frekansı |
16 ... 400 Hz |
| ayarlanabilir anahtar gecikme süresi |
0 ... 999,9 s |
| akım ayarlanabilir aktivasyon değeri |
|
| ● 1 |
30 mA ... 40 A |
| ● 2 |
30 mA ... 40 A |
| ayarlanabilir tepki gecikme süresi |
0 ... 999,9 s |
| ayarlanabilir tepki gecikme süresi başlangıçta |
0 ... 999,9 s |
| akım ölçüm değeri için ayarlanabilir anahtar histerezisi |
0 mA |
| köprüleme süresi şebeke kesintisinde minimum |
10 ms |
| dijital gösterge hassasiyeti |
+/-1 haneli rakam |
| Doğruluk |
| bağıl ölçüm hassasiyeti |
5 % |
| °C başına sıcaklık geçişi |
0 %/°C |
| İletişim/ Protokol |
| protokol desteklenir IO-Link protokolü |
Hayir |
| Yardιmcι akιm devresi |
| açıcı sayısı gecikmeli anahtarlama |
0 |
| kapayıcı sayısı gecikmeli anahtarlama |
0 |
| CO kontak sayısı |
|
| ● yardımcı kontaklar için |
2 |
| ● gecikmeli anahtarlama |
2 |
| anahtarlama frekansı 3RT2 kontaktörü kontaktörüyle maksimum |
5 000 1/h |
| Ana akım devresi |
| gerilim türü |
AC/DC |
| işletim gerilimi anma değeri |
24 ... 240 V |
| işletim frekansı anma değeri |
16 ... 400 Hz |
| akım dayanıklılığı çıkış rölesi AC-15'te |
|
| ● 230 V'ta 50/60 Hz'de |
3 A |
| ● 250 V'ta 50/60 Hz'de |
3 A |
| ● 400 V'ta 50/60 Hz'de |
3 A |
| akım dayanıklılığı çıkış rölesi DC-13'te |
|
| ● 24 V'ta |
1 A |
| ● 110 V'ta |
0,2 A |
| ● 125 V'ta |
0,2 A |
| ● 230 V'ta |
0,1 A |
| ● 250 V'ta |
0,1 A |
| işletim akımı 17 V'ta minimum |
5 mA |
| daimi akım DIAZED çıkış rölesi sigorta fişi |
6 A |
| Elektro manyetik uyumluluk |
| iletkene bağlı parazit oluşumu |
|
| ● patlama nedeniyle IEC 61000-4-4 uyarınca |
2 kV |
| ● iletken topraklama dalgalanma nedeniyle IEC 61000-4-5 uyarınca |
2 kV |
| ● hattan hata dalgalanma nedeniyle IEC 61000-4-5 uyarınca |
1 kV |
| alana bağlı parazit IEC 61000-4-3 uyarınca |
10 V/m |
| elektro statik boşalım IEC 61000-4-2 uyarınca |
6 kV kontak boşaltımı / 8 kV hava boşaltımı |
| Potansiyel ayrım |
| potansiyel ayrım modeli |
galvanik ayırma |
| potansiyel ayrım |
|
| ● giriş ve çıkış arasında |
Evet |
| ● çıkışlar arasında |
Evet |
| ● gerilim beslemesi ve diğer devreler arasında |
Evet |
| Emniyet |
| ürün fonksiyonu güvenlik fonksiyonu için uygundur |
Hayir |
| Elektrik Güvenliği |
| IP koruma türü ön tarafta IEC 60529 uyarınca |
IP20 |
| Bağlantılar/ Terminaller |
| ürün bileşeni çıkarılabilir yardımcı akım ve kontrol devresi terminali |
Evet |
| elektrik bağlantısı modeli |
vida tipi klemens |
| bağlanabilir iletken kesiti türü |
|
| ● tek telli |
1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²) |
| ● ince telli kablo uç işlemeli |
1x (0,5 ... 4 mm²), 2x (0,5 ... 1,5 mm²) |
| ● AWG hatlarında tek telli |
1x (20 ... 12), 2x (20 ... 14) |
| bağlanabilir iletken kesiti |
|
| ● tek telli |
0,5 ... 4 mm² |
| ● ince telli kablo uç işlemeli |
0,5 ... 4 mm² |
| AWG numarası kodlanmış bağlanabilir iletken kesiti |
|
| ● tek telli |
20 ... 12 |
| ● çok telli |
20 ... 12 |
| sıkma torku vida bağlantısında |
0,6 ... 0,8 N·m |

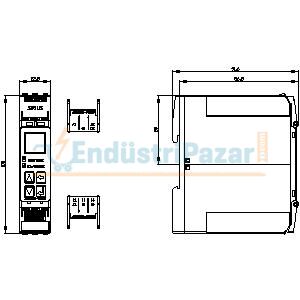

| Montaj/ Sabitleme/ Ebatlar |
| montaj konumu |
isteğe göre |
| sabitleme türü |
vidalı ve sustalı sabitleme |
| yükseklik |
100 mm |
| genişlik |
22,5 mm |
| derinlik |
90 mm |
| uyulması gereken mesafe |
|
| ● sıralı montajda |
|
| — önde |
0 mm |
| — geride |
0 mm |
| — yukarı |
0 mm |
| — aşağı doğru |
0 mm |
| — yanlarda |
0 mm |
| ● topraklanmış parçalara |
|
| — önde |
0 mm |
| — geride |
0 mm |
| — yukarı |
0 mm |
| — yanlarda |
0 mm |
| — aşağı doğru |
0 mm |
| ● gerilim taşıyan parçalara |
|
| — önde |
0 mm |
| — geride |
0 mm |
| — yukarı |
0 mm |
| — aşağı doğru |
0 mm |
| — yanlarda |
0 mm |
| Ortam koşulları |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum |
2 000 m |
| ortam sıcaklığı |
|
| ● işletim sırasında |
-25 ... +60 °C |
| ● depolama sırasında |
-40 ... +80 °C |
| ● taşıma sırasında |
-40 ... +80 °C |
