Ana
Seri	Acti 9
Ürün Adı	Acti9 iC60
Ürün Ya da Bileşen Tipi	Minyatür devre kesici
Ürün Grubu	IC60N
Cihaz Uygulaması	Dağıtım
Kutup Tanımı	2P
korumalı kutupların sayısı	2
[In] nominal akım	63 A
Şebeke Tipi	DC AC
açma birimi teknolojisi	Termik Manyetik
eğim kodu	C
kullanım kategorisi	Kategori A 'e uygunEN/IEC 60947-2
yalıtıma uygunluk	Evet 'e uygunEN/IEC 60898-1 Evet 'e uygunEN/IEC 60947-2
Standartlar	EN/IEC 60947-2 EN/IEC 60898-1

Tamamlayıcı
Şebeke Frekansı	50/60 Hz
[Ue] nominal çalışma voltajı	12...133 V AC 50/60 Hz 220...240 V AC 50/60 Hz 380...415 V AC 50/60 Hz 440 V AC 50/60 Hz <= 125 V DC
manyetik açma limiti	8 x In +/- % 20
kesme kapasitesi	36 kA Icu -de 12...133 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 20 kA Icu -de 220...240 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de 380...415 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 6 kA Icu -de 440 V AC 50/60 Hz 'e uygunEN/IEC 60947-2 10 kA Icu -de <= 125 V DC 'e uygunEN/IEC 60947-2 6000 A Icn -de 400 V AC 50/60 Hz 'e uygunEN/IEC 60898-1
[Ics] nominal hizmet kesme kapasitesi	27 kA 75 % x Icu at 12...133 V AC 50/60 Hz conforming to EN/IEC 60947-2 15 kA 75 % x Icu at 220...240 V AC 50/60 Hz conforming to EN/IEC 60947-2 7,5 kA 75 % x Icu at 380...415 V AC 50/60 Hz conforming to EN/IEC 60947-2 4,5 kA 75 % x Icu at 440 V AC 50/60 Hz conforming to EN/IEC 60947-2 10 kA 100 % x Icu at <= 125 V DC conforming to EN/IEC 60947-2
sınırlama sınıfı	3 'e uygunEN/IEC 60898-1
[Ui] nominal yalıtım voltajı	500 V AC 50/60 Hz 'e uygunEN/IEC 60947-2
[Uimp] nominal darbe dayanım voltajı	6 kV 'e uygunEN/IEC 60947-2
kontak konum göstergesi	Evet
Kontrol tipi	Geçiş
Cihaz üzerii sinyalizasyon	Açma göstergesi
Montaj Tipi	Takılabilir Çıkarılabilir comb busbar kurulu
Montaj Desteği	35 mm DIN rayı
comb busbar dağıtım bloğu uyumluluğu	Üst veya alt: EVET
bağlantı aralığı	18 mm fazlar arasında
9 mm vida adımı	4
yükseklik	85 mm
Genişlik	36 mm
derinlik	78,5 mm
Ürün Ağırlığı	0,25 kg
renk	Beyaz
Mekanik dayanıklılık	20000 cycles
elektrik dayanıklılığı	10000 cycles
bağlantılar - terminaller	Tek terminal (üst veya alt) , for 1 cable(s) , 1…35 mm², sert, bakır Tek terminal (üst veya alt) , for 3,0 cable(s) , 16 mm², sert, bakır, with accessory Tek terminal (üst veya alt) , for 1,0 cable(s) , 50 mm², sert, alüminyum, with accessory Tek terminal (üst veya alt) , for 1,0 cable(s) , 1…25 mm², esnek, bakır Tek terminal (üst veya alt) , for 1,0 cable(s) , 1…25 mm², halkalı ve esnek, bakır Tek terminal (üst veya alt) , for 1,0 cable(s) , esnek, bakır veya alüminyum, with ring terminal and accessory Tek terminal (üst veya alt) , for 3 cable(s) , 10 mm², esnek, bakır, with accessory
tel sıyırma uzunluğu	14 mm for üst veya alt connection
sıkma torku	3,5 N.m üst veya alt
toprak kaçağı koruması	Ayrı blok

Ortam
IP koruma derecesi	IP20 'e uygunIEC 60529 IP40 modüler muhafaza sınıf II) 'e uygunIEC 60529
kirletme derecesi	3 'e uygunEN/IEC 60947-2
aşırı gerilim kategorisi	IV
tropik iklim	2 'e uygunIEC 60068-1
bağıl nem	95 % -de 55 °C
Çalışma Yüksekliği	0...2000 m
Nominal Çalışma Ortam Sıcaklığı	-35…70 °C
Depolama Ortam Koşulları	-40…85 °C

Paketleme üniteleri
Unit Type of Package 1	PCE
Paketteki birim sayısı	1
Package 1 Height	7,500 cm
Package 1 Width	3,600 cm
Package 1 Length	9,500 cm
Paket ağırlığı (Lbs)	252,000 g
Unit Type of Package 2	BB1
Number of Units in Package 2	6
Package 2 Height	8,000 cm
Package 2 Width	10,000 cm
Package 2 Length	22,500 cm
Package 2 Weight	1,572 kg
Unit Type of Package 3	S03
Number of Units in Package 3	66
Package 3 Height	30 cm
Package 3 Width	30 cm
Package 3 Length	40 cm
Package 3 Weight	17,900 kg

Sözleşme garantisi
Garanti (ay olarak)	18

Ürün Yorumları

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

Taksit Seçeneği Kredi Kartı ile Güvenli Ödeme

Orjinal Ürünler Ürünlerimiz %100 Orjinal

Güvenli Alışveriş 256 bit SSL Sertifika

Ücretsiz Kargo İmkanı 10.000 TL Üzeri Alışverişlerde

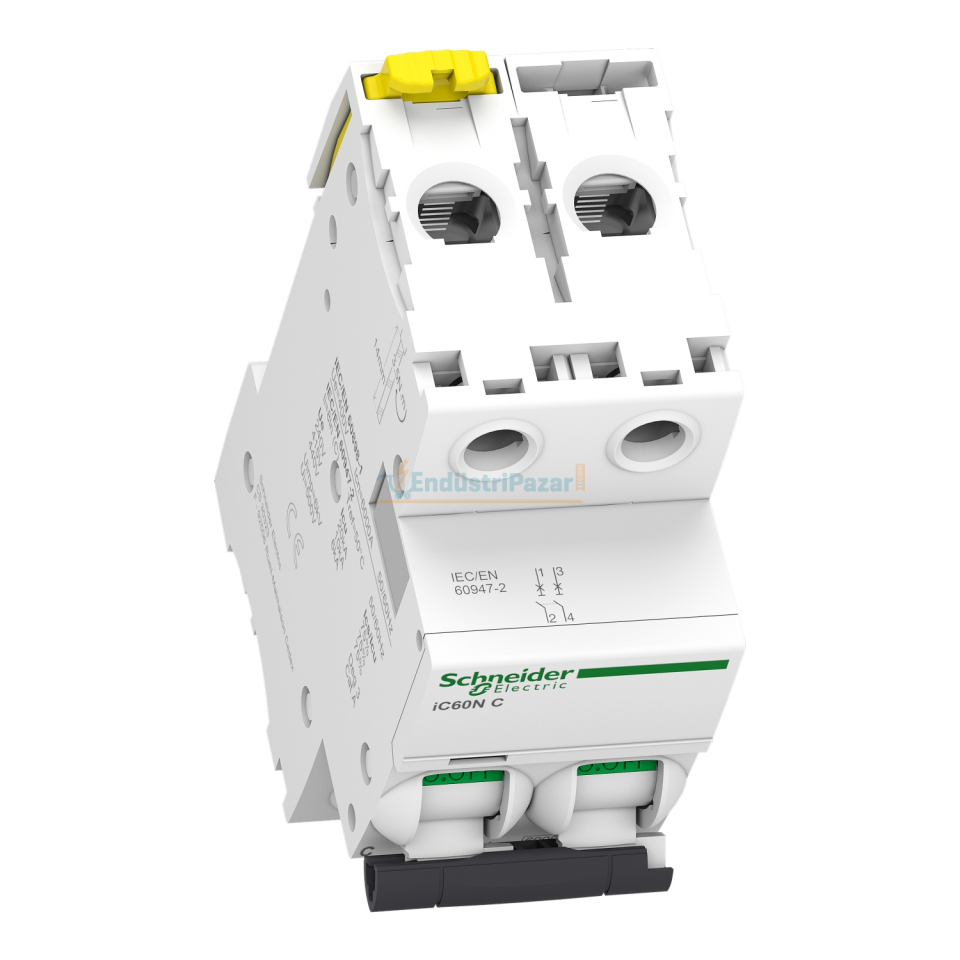

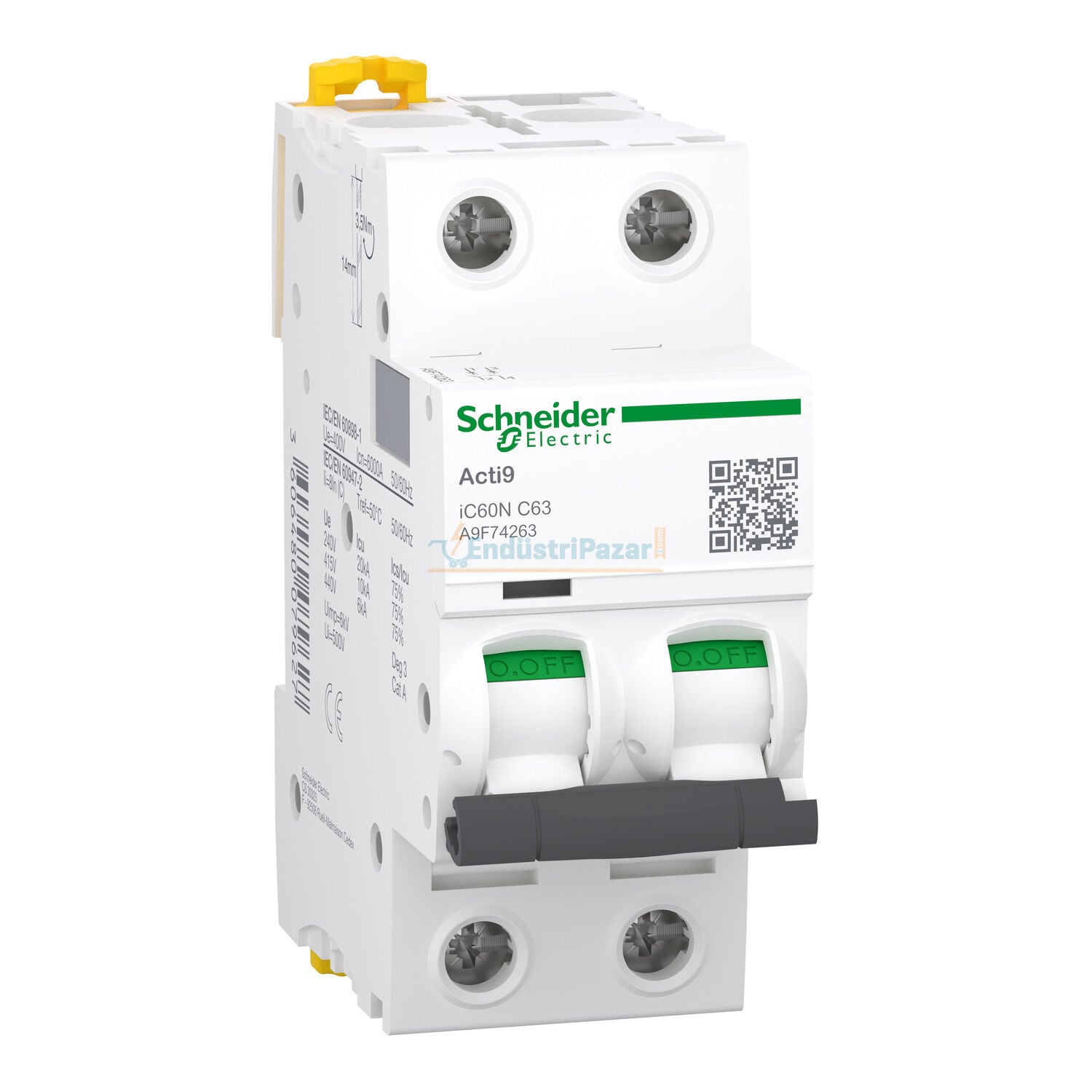

6kA C Eğrisi 2 Kutup 63A Otomatik Sigorta A9F74263 SCHNEİDER
