Ana
Seri	Easy TeSys
Ürün serisi	Easy TeSys Control
Ürün Ya da Bileşen Tipi	Kontaktör
Ürün Grubu	LC1E
kontaktör uygulaması	Motor kontrol Direnç yükü
kullanım kategorisi	AC-3 AC-3e AC-1
Kutup Tanımı	3P
[Ue] nominal çalışma voltajı	Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı	200 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi 175 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi 250 A (at <40 °C) at <= 440 V AC AC-1 for güç devresi
kontrol devresi gerilimi	220 V AC 50 Hz

Tamamlayıcı
motor gücü kW	55 kW at 220/230 V AC 50/60 Hz 90 kW at 380/400 V AC 100 kW at 415/440 V AC 110 kW at 500 V AC 110 kW at 660/690 V AC 110 kW at 660...690 V
kutup kontak düzenleme	3 NA
[Ith] klasik açık hava termik akımı	250 A (at 40 °C) for güç devresi
Irms nominal kapama kapasitesi	2000 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
nominal kesme kapasitesi	1600 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı	1500 A 40 °C - 10 s for güç devresi
ilgili sigorta değeri	315 A gG at <= 690 V coordination tip 1 for güç devresi
ortalama empedans	0,33 mOhm - Ith 250 A 50 Hz for güç devresi
kutup başına güç dağılımı	13 W AC-3 21 W AC-1
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi	III
kirletme derecesi	3
[Uimp] nominal darbe dayanım voltajı	8 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık	5000000 cycles
elektrik dayanıklılığı	500000 cycles AC-3 200000 cycles AC-1
kontrol devresi tipi	AC -de 50 Hz
kontrol devresi gerilim limitleri	0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz 0,35...0,55 Uc (-5…55 °C):düşme 50 Hz
VA cinsinden kalkış gücü	805 VA 50 Hz cos phi 0,3 (at 20 °C) 970 VA 60 Hz cos phi 0,3 (at 20 °C)
VA cinsinden tutma güç tüketimi	55 VA 50 Hz cos phi 0,3 (at 20 °C) 66 VA 60 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı	18…24 W for kontrol devresi
çalışma süresi	20...35 msn kapanışta 7...15 msn açılışta
Maksimum çalışma hızı	1200 cyc/h -de <55 °C
bağlantılar - terminaller	Güç devresi: pabuçlu kablo 1 1…4 mm² - external diameter: 150 mm - cable stiffness: esnek kablo uçsuz Güç devresi: çubuklar 2 1…4 mm² - cable stiffness: esnek kablo uçsuz - busbar cross section: 3 x 25 mm Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - external diameter: 150 mm - cable stiffness: katı kablo uçsuz Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz - busbar cross section: 3 x 25 mm
sıkma torku	Kontrol devresi: 1,2 N.m Güç devresi: 18 N.m
yardımcı kontak düzenleme	Olmadan
Montaj Desteği	Plaka

Ortam
standartlar	EN/IEC 60947-1 EN/IEC 60947-4-1 GB/T 14048.1 GB/T 14048,4
Ürün Sertifikaları	CB Şeması CCC CE EAC
IP koruma derecesi	IP2X 'e uygunIEC 60529
koruyucu bakım	TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30 test Db
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı	-20…70 °C Uc'de -60…80 °C storage -5…55 °C çalışma
çalışma yüksekliği	3000 m olmadan
yangına dayanıklılık	850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık	Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz) Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz) Şoklar kontaktör açık (11 msn için 6 Gn) Şoklar kontaktör kapalı (11 msn için 7 Gn)

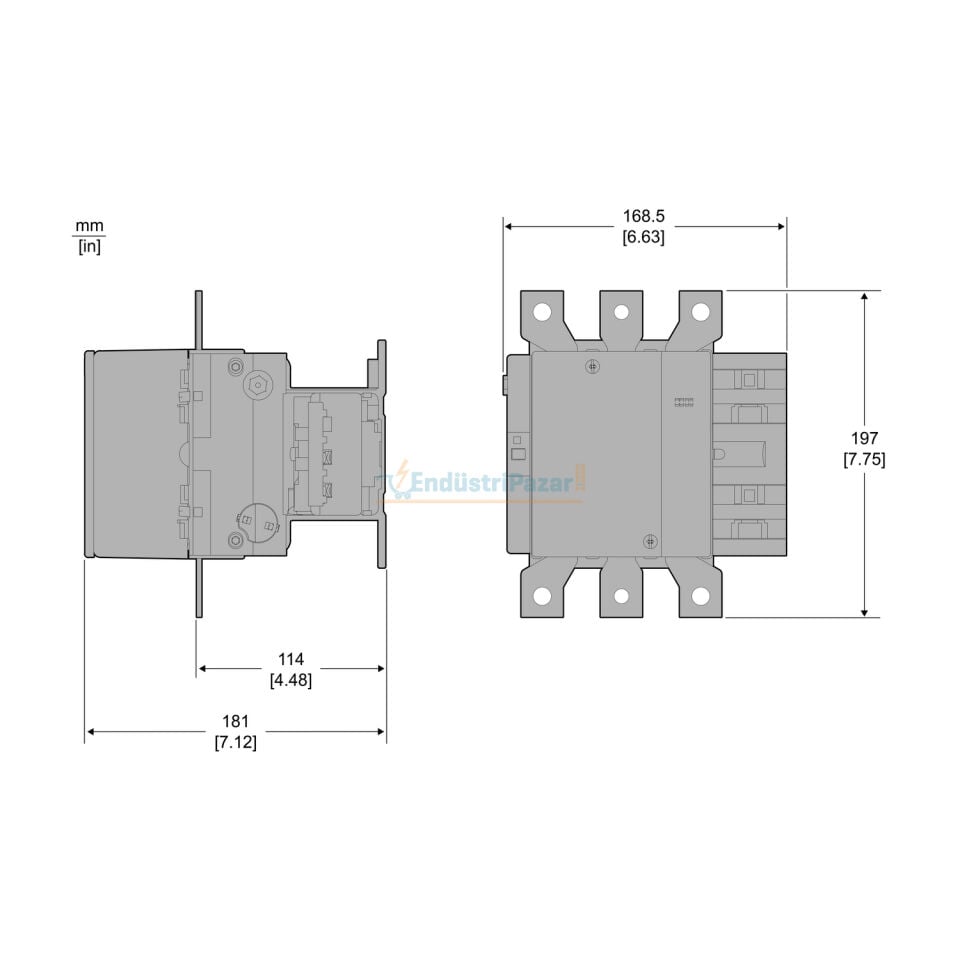

yükseklik	174 mm
Genişlik	168,5 mm
derinlik	181 mm
Ürün Ağırlığı	4,6 kg

Paketleme üniteleri
Unit Type of Package 1	PCE
Paketteki birim sayısı	1
Package 1 Height	22,000 cm
Package 1 Width	22,500 cm
Package 1 Length	23,500 cm
Paket ağırlığı (Lbs)	4,999 kg
Unit Type of Package 2	S06
Number of Units in Package 2	12
Package 2 Height	75,000 cm
Package 2 Width	60,000 cm
Package 2 Length	80,000 cm
Package 2 Weight	64,000 kg

Sözleşme garantisi
Garanti (ay olarak)	18

Ürün Yorumları

Bu ürüne ilk yorumu siz yapın!

Yorum Yaz

Taksit Seçenekleri

Önerileriniz

Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.

Ürün resmi kalitesiz, bozuk veya görüntülenemiyor.

Ürün açıklamasında eksik bilgiler bulunuyor.

Ürün bilgilerinde hatalar bulunuyor.

Ürün fiyatı diğer sitelerden daha pahalı.

Bu ürüne benzer farklı alternatifler olmalı.

Taksit Seçeneği Kredi Kartı ile Güvenli Ödeme

Orjinal Ürünler Ürünlerimiz %100 Orjinal

Güvenli Alışveriş 256 bit SSL Sertifika

Ücretsiz Kargo İmkanı 10.000 TL Üzeri Alışverişlerde

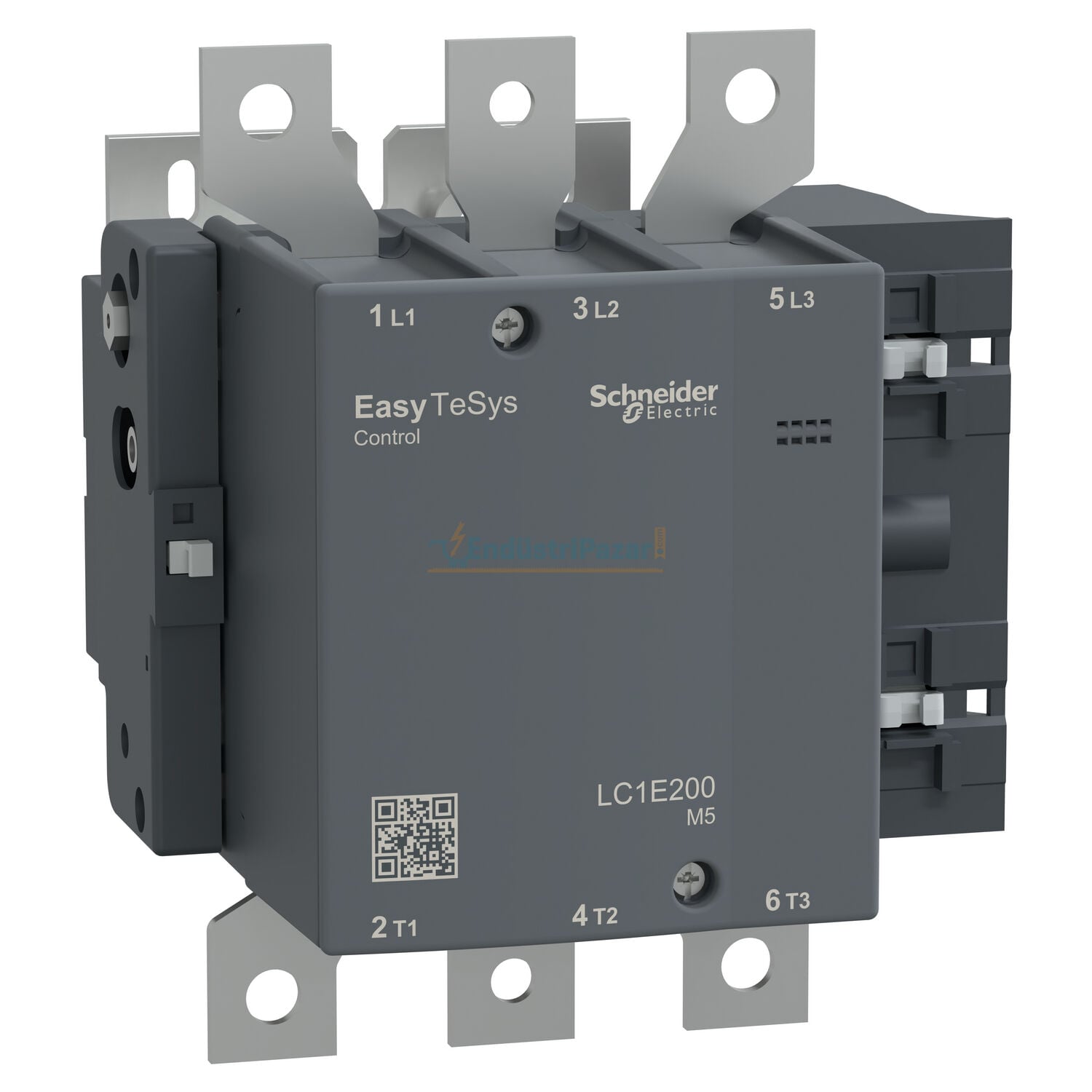

200A 220VAC Kontaktör LC1E200M5 SCHNEİDER
