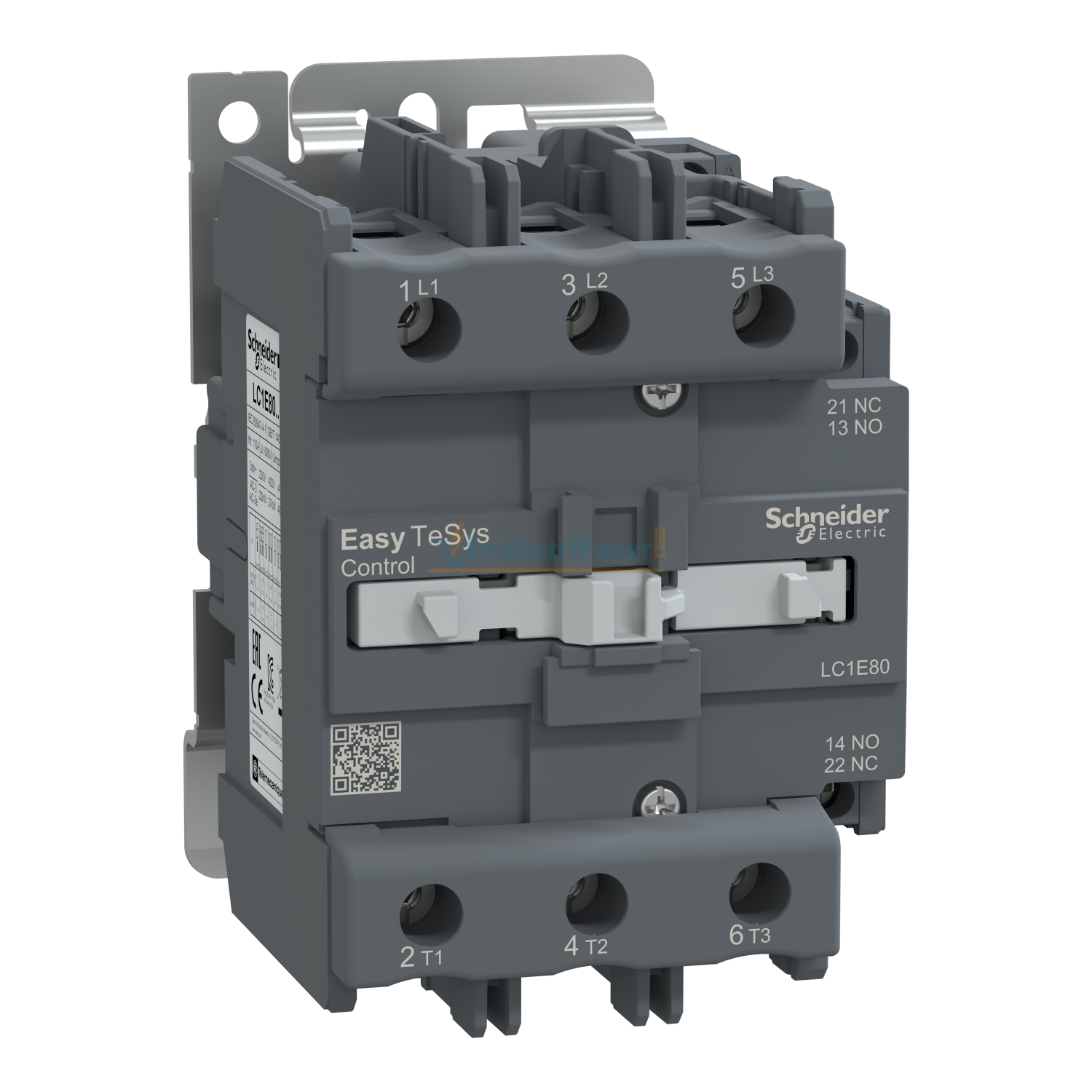

80A 220VAC Kontaktör LC1E80M5 SCHNEİDER
Ürünü Paylaş
0 Puan - 0 Yorum

80A 220VAC Kontaktör LC1E80M5 SCHNEİDER

SCHNEİDER
Stok Kodu
LC1E80M5
Kategori
SCHNEİDER
Fiyat
78,32 EUR + KDV
Fiyat
4.330,57 TL + KDV
Satış Fiyatı 5.196,69 TL
(KDV DAHİL)
5.196,69 TL den
başlayan taksitlerle!
Ürünü Paylaş
3 Günde Kargoda
Ürün Açıklaması
Ürün Yorumları
Taksit Seçenekleri
Önerileriniz
Ürün Açıklaması

Teknik Özellikler
Ana
Seri Easy TeSys
Ürün serisi Easy TeSys Control
Ürün Ya da Bileşen Tipi Kontaktör
Ürün Grubu LC1E
kontaktör uygulaması Motor kontrol
Direnç yükü
kullanım kategorisi AC-3
AC-3e
AC-1
Kutup Tanımı 3P
[Ue] nominal çalışma voltajı Güç devresi: <= 690 V AC 50/60 Hz
[Ie] nominal çalışma akımı 80 A (at <55 °C) at <= 440 V AC AC-3 for güç devresi
80 A (at <55 °C) at <= 440 V AC AC-3e for güç devresi
110 A (at <55 °C) at <= 440 V AC AC-1 for güç devresi
kontrol devresi gerilimi 220 V AC 50 Hz
Tamamlayıcı
motor gücü kW 22 kW at 220/230 V AC 50/60 Hz
37 kW at 380/400 V AC
45 kW at 415/440 V AC
45 kW at 500 V AC
45 kW at 660/690 V AC
45 kW at 660...690 V
kutup kontak düzenleme 3 NA
[Ith] klasik açık hava termik akımı 130 A (at 55 °C) for güç devresi
Irms nominal kapama kapasitesi 960 A at 440 V AC for güç devresi conforming to IEC 60947-4-1
nominal kesme kapasitesi 680 A at 440 V for güç devresi conforming to IEC 60947
[Icw] nominal kısa süreli dayanma akımı 640 A 40 °C - 10 s for güç devresi
320 A 40 °C - 60 s for güç devresi
135 A 40 °C - 600 s for güç devresi
ilgili sigorta değeri 160 A gG at <= 690 V coordination tip 1 for güç devresi
10 A gG at <= 690 V for auxiliary contact circuit conforming to IEC 60947-5-1
ortalama empedans 0,8 mOhm - Ith 130 A 50 Hz for güç devresi
kutup başına güç dağılımı 5,1 W AC-3
9,7 W AC-1
[Ui] nominal yalıtım voltajı 690 V 'e uygunIEC 60947-4-1
aşırı gerilim kategorisi III
kirletme derecesi 3
[Uimp] nominal darbe dayanım voltajı 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947
Mekanik dayanıklılık 3000000 cycles
elektrik dayanıklılığı 350000 cycles AC-1
900000 cycles AC-3
kontrol devresi tipi AC -de 50 Hz
kontrol devresi gerilim limitleri 0,85...1,1 Uc (-5…55 °C):çalışma 50 Hz
0,3...0,6 Uc (-5…55 °C):düşme 50 Hz
VA cinsinden kalkış gücü 200 VA 50 Hz cos phi 0,75 (at 20 °C)
220 VA 60 Hz cos phi 0,75 (at 20 °C)
VA cinsinden tutma güç tüketimi 22 VA 60 Hz cos phi 0,3 (at 20 °C)
20 VA 50 Hz cos phi 0,3 (at 20 °C)
ısı dağılımı 6…10 W for kontrol devresi
çalışma süresi 20...35 msn kapanışta
6...30 ms açılışta
Maksimum çalışma hızı 1200 cyc/h -de <60 °C
bağlantılar - terminaller Güç devresi: vida kelepçesi terminalleri 1 4…50 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…16 mm² - cable stiffness: esnek kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 4…25 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 4…25 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 4…50 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
sıkma torku Kontrol devresi: 1,2 N.m
Güç devresi: 12 N.m
yardımcı kontak düzenleme 1 NA + 1 NK
minimum anahtarlama gerilimi 17 V for auxiliary contact circuit
minimum anahtarlama akımı 5 mA for auxiliary contact circuit
yalıtım direnci > 10 MOhm for auxiliary contact circuit
çakışmama süresi 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen
Montaj Desteği Plaka
DIN rayı
Ortam
standartlar EN/IEC 60947-1
EN/IEC 60947-4-1
EN/IEC 60947-5-1
GB/T 14048.1
GB/T 14048,4
GB/T 14048,5
EN/IEC 60335-1:Clause 30.2
EN/IEC 60335-2-40:Annex JJ
Ürün Sertifikaları CB Şeması
CCC
CE
EAC
IP koruma derecesi IP2X 'e uygunIEC 60529
koruyucu bakım TH (kirlilik derecesi 3) 'e uygunIEC 60068-2-30
cihazın çevresindeki izin verilebilir ortam hava sıcaklığı -20…70 °C Uc'de
-60…80 °C storage
-5…55 °C çalışma
çalışma yüksekliği 3000 m olmadan
yangına dayanıklılık 850 °C 'e uygunIEC 60695-2-1
mekanik dayanıklılık Titreşimler kontaktör açık (1,5 Gn, 5...300 Hz)
Titreşimler kontaktör kapalı (3 Gn, 5...300 Hz)
Şoklar kontaktör açık (11 msn için 6 Gn)
Şoklar kontaktör kapalı (11 msn için 7 Gn)

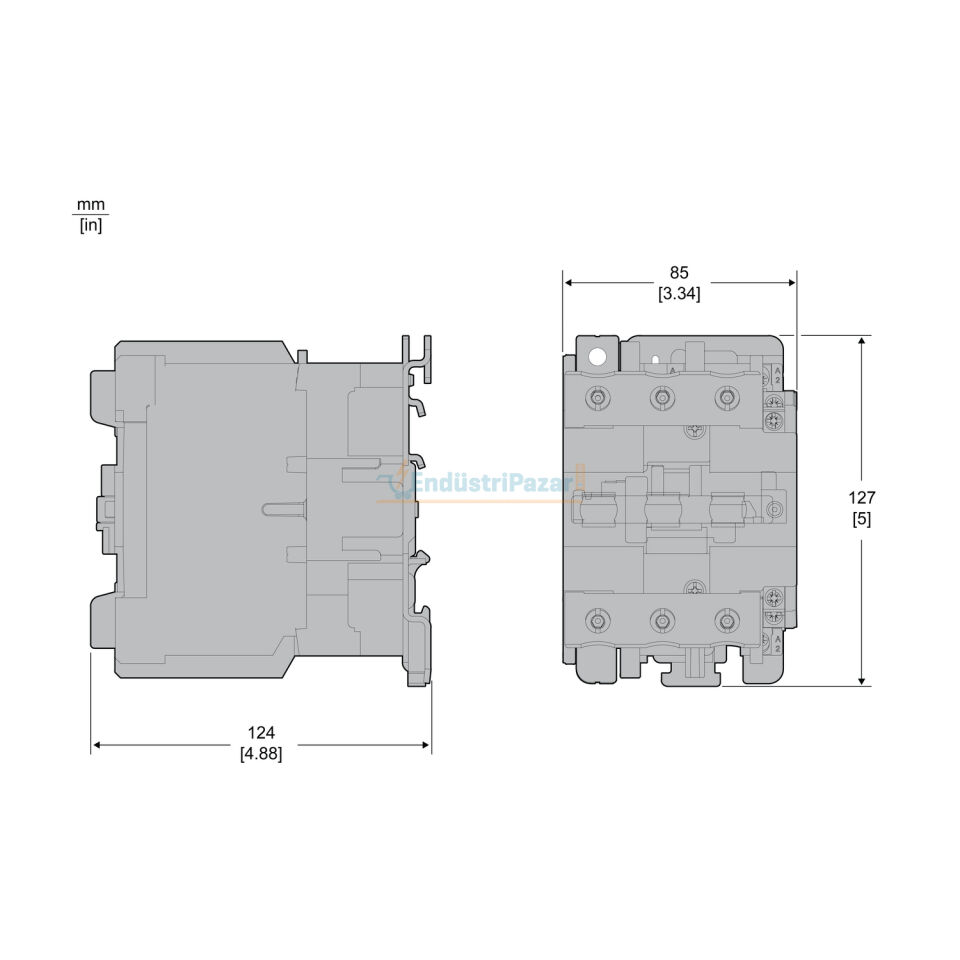

yükseklik 127 mm
Genişlik 85 mm
derinlik 121 mm
Ürün Ağırlığı 1,52 kg
Paketleme üniteleri
Unit Type of Package 1 PCE
Paketteki birim sayısı 1
Package 1 Height 11,000 cm
Package 1 Width 15,000 cm
Package 1 Length 15,500 cm
Paket ağırlığı (Lbs) 1,537 kg
Unit Type of Package 2 S03
Number of Units in Package 2 5
Package 2 Height 30,000 cm
Package 2 Width 30,000 cm
Package 2 Length 40,000 cm
Package 2 Weight 8,190 kg
Unit Type of Package 3 P06
Number of Units in Package 3 40
Package 3 Height 75,000 cm
Package 3 Width 60,000 cm
Package 3 Length 80,000 cm
Package 3 Weight 75,000 kg
Sözleşme garantisi
Garanti (ay olarak) 18
