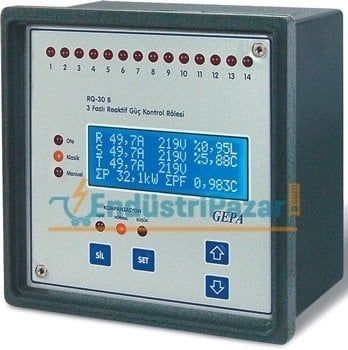

14 KADEME REAKTİF GÜÇ KONTROL RÖLESİ RQ-30B GEPA

 Kompanzasyon

• 14 kademe ve kademe sayısını isteğe göre seçebilme. Her kademeye monofaze veya trifaze kondansatör bağlayabilme imkanı
• Kapasitif yüklerin kompanzasyonu için 3 kademeye (11, 12, 13. kademeler) monofaze veya trifaze reaktör bağlayabilme imkanı
• Her fazın ayrı ayrı kompanzasyonunu yapabilme olanağı
• Kondansatör gruplarının devreye alma ve çıkarma zamanlarını birbirinden bağımsız olarak ayarlayabilme
• Kondansatör gruplarının ve reaktörlerin değerlerini (VAr) öğrenme ve sürekli izleme
• İstenilirse kondansatör gruplarının ve reaktör güçlerinin el ile girilmesi
• Aynı değerdeki kondansatör gruplarını aynı sayıda devreye almaya çalışma, bu yöntemle kondansatör ömrünün uzatılmasını sağlama
• İhtiyaç duyulan kondansatör grubunu deneme yoluyla değil, bilerek devreye alma ya da çıkarma
• C/k ayarı yerine, akım trafo oranı ayarı
• Ceza limitlerinin endüktif ve kapasitif yönde istenilen değerlere birbirinden bağımsız olarak ayarlanabilmesi

Ölçüm

• Her faza ait; akım, gerilim, aktif güç, reaktif güç, görünür güç, güç faktörü, Q/P oranı ölçümü
• Aktif, endüktif ve kapasitif enerjiyi her faz için ayrı ayrı ve üç fazın toplamı olarak kaydetme olanağı
• Her faza ait akım ve gerilimdeki toplam harmonik bozulma, 25. harmoniğe kadar tek ve çift harmonikleri ölçme
• Harmoniklerden etkilenmeme
• Kondansatör ve reaktörlerin değerlerini gerilim değişimlerinden bağımsız ölçebilme
• Her kademe için devreye alınma sayısını ve kaç dakika devrede kaldığını sayan sayaç

Kullanım ve Arayüz

• Bağlantı doğruluğu kontrolü
• Türkçe menülü LCD ekran ile kullanım ve ayar kolaylığı
• Şifre koruması (kullanıcı dilerse aktive edebilir)
• Alarmlar; aşırı gerilim, düşük gerilim, aşırı kompanzasyon, düşük kompanzasyon ve kompanzasyon başarısız alarmları
