| Versiyon |
| ürün marka adı |
SENTRON |
| ürün |
yükleme kutuları |
| ürün modeli |
Ana anahtar |
| gösterge modeli elle çalışma anahtarlama durumu göstergesi için |
1 AÇIK – 0 KAPALI |
| anahtar modeli |
Kapı kuplajı ile zemine kalıcılık |
| çalıştırma elemanı modeli |
kısa döndürme kulpu |
| renk yolları |
siyah |
| tutamak modeli |
Tahrik mekanizması, siyah |
| anahtar tahriki modeli motor tahriki |
Hayir |
| Genel teknik veriler |
| Bu |
3 |
| yük kesici ebadı |
2 |
| mekanik kullanım süresi (işletim çevrimleri) tipik |
100.000 |
| elektrik çalışma süresi (işletim çevrimleri) |
|
| ● AC-23 A'da 690 V'ta |
6.000 |
| anahtarlama aralığı maksimum |
50 1/saat |
| güney |
3 |
| Gerilim |
| Yalıtım gerilimi anma değeri |
690 V |
| şok gerilim dayanımı anma değeri |
6 kV |
| satıcılar |
|
| ● AC'de anma değeri |
690 V |
| yayın miktarı anma değeri |
|
| ● minimum |
50 Hz |
| ● maksimum |
60 Hz |
| Koruma |
| IP korumanız |
IP65 |
| NEMA koruma türleri |
1, 3R, 4X, 12 |
| IP koruma türleri ön |
IP65 |
| Dağıtma |
| güç kaybı [W] akım anma değeri AC'de sıcak çalışma durumunda kutup başına |
0,6 W |
| Ana devre |
| işletim sistemi |
|
| ● AC-21'de 690 V'ta anma değeri |
25 A |
| ● AC-21 A'da 240 V'ta anma değeri |
25 A |
| ● AC-21 A'da 400 V'ta anma değeri |
25 A |
| ● AC-21 A'da 440 V'ta anma değeri |
25 A |
| ● AC-23 A'da 400 V'ta anma değeri |
20 A |
| ziyaretçiler |
|
| ● AC-23 A'da 240 V'ta anma değeri |
5 kW |
| ● AC-23 A'da 400 V'ta anma değeri |
10 kW |
| ● AC-23 A'da 440 V'ta anma değeri |
9,5 kW |
| ● AC-23 A'da 690 V'ta anma değeri |
10 kW |
| ● AC-3'te 240 V'ta anma değeri |
4 kW |
| ● AC-3'te 400 V'ta anma değeri |
8 kW |
| ● AC-3'te 690 V'ta anma değeri |
7,5 kW |
| Yardımcı devre |
| CO kontak sayıları yardımcı kontaklar için |
0 |
| açıcı sayıları yardımcı kontaklar için |
0 |
| kapasitör sayısı yardımcı kontaklar için |
0 |
| gerilim yardımcı kontaklar AC'de maksimum |
500 V |
| daimi yardımcı akım kontak anma değeri |
10 A |
| Yalıtımın yardımcı anahtarı anma değeri |
500 V |
| Uygunluk |
| kullanmanın ana anahtarı |
Evet |
| kullanma yük ayırma anahtarı |
Evet |
| ACİL-KAPAT şalterini kullanma |
Hayir |
| kullanma bakım/onarım anahtarı |
Evet |
| Ürün Detayı |
| ürün özelliği KAPALI durumunda sabitlenebilir |
Evet |
| Aksesuarlar |
| ürün assı |
|
| ● motor tahriki |
Hayir |
| ● açma bobini |
Hayir |
| bağlanabilir açıcı sayıları yardımcı kontaklar için takılabilir maksimum |
3 |
| takılabilir maksimum sayıda yardımcı kontaklar için takılabilir kapatıcı sayısı |
5 |
| bağlanabilir CO kontak sayısı yardımcı kontaklar için takılabilir maksimum |
0 |
| asma kilit sayısı maksimum |
3 |
| kilit baklası seviyesinde asma kilitlerin |
4 ... 8 mm |
| Kısa devre |
| çalıştırılan kısa devre şebeke tarafı sigortada |
|
| ● 690 V'ta gG sigorta ile anma değeri |
50 kA |
| geçiş akışı kapalı anahtarda |
|
| ● 240 V'ta anahtar + gG sigorta kayıtlarında maksimum |
3,5 kA |
| ● 440 V'ta anahtar + gG sigorta kayıtlarında maksimum |
3,5 kA |
| ● 690 V'ta anahtar + gG sigorta belgesinde maksimum izin verilir |
4 kA |
| I2t değeri kapalı anahtarda |
|
| ● 240 V'ta anahtar + gG sigorta kayıtlarında maksimum |
4 kA²·s |
| ● 440 V'ta anahtar + gG sigorta kayıtlarında maksimum |
4 kA²·s |
| ● 690 V'ta anahtar + gG sigorta kayıtlarında maksimum |
4 kA²·s |
| sigorta uzmanı modeli |
|
| ● ana devrenin kısa sürede devredilmesinin karşılanması için gerekli |
sigorta gL/gG: 25 A |
| ● yardımcı anahtar kısa devre koruması için gerekli |
sigorta gL/gG: 10 A |
| devreyi devreye sokma sigorta anma değeri |
25 A |
| uygun |
| çalışma akımı AC'de UL 508/UL 60947-4-1 olarak kalır nominal değer |
25 A |
| çalışma gerilimi AC'de 50/60 Hz'de UL 508/UL 60947-4-1 kalır anma değeri |
600 V |
| aktif güç [hp] AC'de 480 V'ta UL 508/UL 60947-4-1 kalması anma değeri |
10 |
| aktif güç [hp] AC'de 600 V'ta UL 508/UL 60947-4-1 kalması anma değeri |
15 |
| kısa süreli akım dayanımı (SCCR) 600 V'ta UL 508/UL 60947-4-1 kalmaz |
5 kA |
| daimi akım devre dışı bırakma sigorta UL saklanan anma değeri |
50 A |
| sigortanın tipi UL uyarınca |
RK5 |
| Bağlantılar |
| AWG numarası kodlanmış iletken kesiti tek telli maksimum |
|
| ● |
8 |
| ● |
14 |
| kablolu iletken kesiti tipi bakır kablo için |
|
| ● tek tell |
1x (1,5...16 mm²) |
| ● ince telli kablo uç işlemeli |
1x (1,5...10 mm²) |
| ● çok telli |
1x (1,5...16 mm²) |
| Bağlanabilir iletken kesit türü yardımcı kontaklar için |
|
| ● tek tell |
yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön yazılım yardımı şalter 1x (0,75 ... 2,5 mm²) |
| ● ince telli kablo uç işlemeli |
yandan montajlı yardımcı şalter 2x (0,75 ... 1,5 mm²), 1x 2,5 mm²; ön yazılım yardımı şalter 1x 2,5 mm² |
| ● çok telli |
yandan montajlı yardımcı şalter 2x (0,75 ... 2,5 mm²), 1x 4 mm²; ön yazılım yardımı şalter 1x (0,75 ... 2,5 mm²) |
| elektrik bağlantı modeli |
|
| ● ana devre için |
geleneksel keskaçlar |
| ● yardımcı kontaklar için |
bağlantı klemensleri |

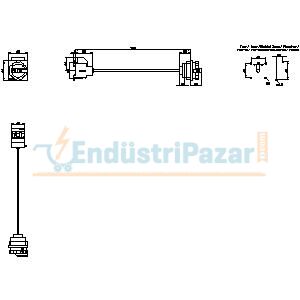

| Mekanik Tasarım |
| uzaklık |
84 mm |
| kapsam |
67 mm |
| derin |
430 mm |
| Cihaz modeli |
sabit monte |
| tür |
Sabit montaj tekniği montaj cihazı |
| tür |
|
| ● 4 delikli sabitleyici ön montaj |
Evet |
| ● ortadan vadeli ön montaj |
Hayir |
| ● ışın demeti |
Evet |
| MB başına net |
411 g |
| Çevresel özellikler |
| çalışma sırasında ortam sıcaklığı |
|
| ● minimum |
-25 °C |
| ● maksimum |
55 °C |
| ortam sıcaklığı saklama sırasında |
|
| ● minimum |
-25 °C |
| ● maksimum |
55 °C |
