| Genel teknik veriler |
| ebadı |
5 |
| ürün ilavesi yardιmcι anahtar |
Hayir |
| inisiyatifleri |
|
| ● ana akım devresinin durumunun derecesi 3'te anma değeri |
690 V |
| ● yardımcı akım devresinin durumunun derecesi 3'te anma değeri |
690 V |
| IP korumanız |
|
| ● ön tarafta |
IP20 |
| ● bağlanan terminali |
IP00 |
| mekanik kullanım süresi (işletim çevrimleri) |
|
| ● yardımcı anahtar bloklu kontaktör tipik |
100.000 |
| elektrik çalışma süresi (işletim çevrimleri) |
100.000 |
| IEC 81346-2:2009 referans işareti devam ediyor |
Q |
| MB başına net |
1,23 kg |
| Ortamlar |
| kurulum oranları NN üzerinde maksimum |
2000 m |
| ortamlar |
|
| ● işletim sırasında |
-5 ... +40 °C |
| ● depolama sırasında |
-60 ... +80 °C |
| Anass |
| Bu |
3 |
| kapasitör sayısı ana kontaklar için |
3 |
| işletim sistemi |
|
| ● AC-6b'de 440 V'ta 40 °C odanın anma değeri |
58 A |
| reaktif güç |
|
| ● 240 V'ta 50 Hz'de 3 fazda 40 °C ortamın anma değeri |
24 kvar |
| ● 400/415 V'ta 50 Hz'de 3 fazda 40 °C odanın anma değeri |
40 kvar |
| ● 440 V'ta 50/60 Hz'de 3 fazda 40 °C odanın anma değeri |
44,2 kvar |
| ● 600 V'ta 60 Hz'de 3 fazda 40 °C ortamın anma değeri |
50 kvar |
| yük, |
|
| ● AC'de |
3 600 1/sa |
| anahtarlamanın sınırlı AC-6b'de |
|
| ● Maksimum 240 V |
100 1/saat |
| ● Maksimum 400 V |
100 1/saat |
| Kontroller/ Kumanda |
| gerilim türü |
AC |
| gerilim türü kontrol besleme gerilimi |
AC |
| kontrol besleme gerilimi AC'de |
|
| ● 50 Hz'de anma değeri |
220 V |
| ● 50 Hz'de anma değeri |
220 V |
| ● 60 Hz'de anma değeri |
220 V |
| ● 60 Hz'de anma değeri |
220 V |
| kontrol besleme voltajı sınırı |
|
| ● 1 anma değeri |
50 Hz |
| ● 2 anma değeri |
60 Hz |
| çalışma alanı faktörü kontrol gerilim anma değeri solenoid AC'de |
|
| ● 50 Hz'de |
0,85 ... 1,1 |
| ● 60 Hz'de |
0,85 ... 1,1 |
| kapanma görünüyor güç solenoidi AC'de |
250 V·A |
| tutma gücü solenoid AC'de görünüyor |
37 V·A |
| Bu gecikmesi AC'de |
14 ... 25 ms |
| açılış gecikmesi AC'de |
4 ... 15 ms |
| elektrik arkı süresi |
4 ... 15 ms |
| Yardιmcι akim sırt |
| açıcı sayıları yardımcı kontaklar için |
2 |
| ● takılabilir |
0 |
| ● gecikmesiz anahtarlama |
2 |
| kapasitör sayısı yardımcı kontaklar için |
1 |
| ● takılabilir |
0 |
| ● gecikmesiz anahtarlama |
1 |
| sistemin yardımcı kontakları AC-15'te |
|
| ● 230 V'ta |
2,09 A |
| ● 400 V'ta |
1,25 A |
| sistemin yardımcı kontakları DC-13'te |
|
| ● 24 V'ta |
5 A |
| ● 110 V'ta |
0,59 A |
| ● 125 V'ta |
0,59 A |
| ● 220 V'ta |
0,28 A |
| kontak yük kapasitesi yardımcı kontaklar UL kalır |
A600 / P600 |
| Kısa devreler |
| sigorta uzmanı modeli |
|
| ● ana devrenin kısa süreliğine devredilmesinin karşılanması için |
|
| — düzenleme türü 1'de gerekli |
gG: 80 A (440 V, 50 kA) |
| ● yardımcı anahtar kısa devre koruması için gerekli |
gG: 10 A (500 V, 1 kA) |
| montaj yeri |
dikey montaj düzenlenebilir +/-180° uzatılabilir, dikey montaj düzenlenebilir +/- 22,5° ileri ve artırılabilir eğilebilir. |
| tür |
35 ve 75 mm'lik üst geçmeli raylara vidalı ve sustalı vade |

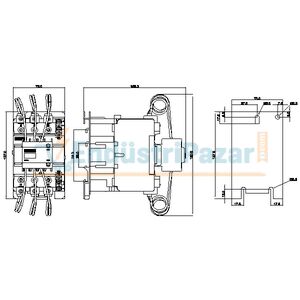

| uzaklık |
180 mm |
| kapsam |
75 mm |
| derin |
150 mm |
| uyulması gereken mesafe topraklanmış uzunluk yanlarda |
12 mm |
| Bağlantılar/ Terminaller |
| elektrik bağlantı modeli |
|
| ● ana devre için |
vida |
| ● yardımcı ve kontrol devreleri için |
vida |
| Bağlanabilir iletken kesiti türü ana kontaklar için |
|
| ● tek telli veya çok telli |
1x (2,5 ... 25 mm²), 2x (2,5 ... 16 mm²) |
| bağlanabilir iletken kesiti ana kontaklar için |
|
| ● tek telli veya çok telli |
2,5 ... 25 mm² |
| ● ince telli pimli kablo pabuçlu |
35 ... 2,5 mm² |
| ● ince telli kablo uç işlemesiz |
2,5 ... 35 mm² |
| Bağlanabilir iletken kesiti yardımcı kontaklar için |
|
| ● tek telli veya çok telli |
1 ... 4 mm² |
| ● ince telli kablo uç işlemeli |
1 ... 4 mm² |
| ● ince telli kablo uç işlemesiz |
1 ... 4 mm² |
| kablolu iletken kesiti türü |
|
| ● yardımcı kontaklar için |
|
| — tek telli veya çok telli |
1x (1 ... 4 mm²), 2x (1 ... 4 mm²) |
| — ince telli kablo uç işlemeli |
1x (1 ... 4 mm²), 2x (1 ... 4 mm²) |
| — ince telli kablo uç işlemesiz |
1x (1 ... 4 mm²), 2x (1 ... 2,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için |
14 |
| AWG numarası kodlanmış iletken kesiti ana kontaklar için |
10 ... 3 |
| AWG numarası kodlanmış iletken kesiti yardımcı kontaklar için |
14 |
| sıkma torku |
|
| ● ana kontaklar için vida bağlantısında |
5 N·m |
| ● yardımcı kontaklar için vida bağlantısında |
1,2 N·m |
| yiv modeli bağlantı vidası |
|
| ● ana kontaklar için |
M8 |
| ● yardımcı ve kontrol kontakları |
M3,5 |
| emniyetler |
| ürün |
|
| ● IEC 60947-4-1 uyumlu aynalı kontak |
Hayir |
| ● IEC 60947-5-1'in devam etmesi pozitif rehberliklamalı |
Hayir |
| Elektrik |
| IP koruma türü ön destekte kalır IEC 60529 |
IP20 |
