| ürün marka adı |
SİNOVA |
| Genel teknik veriler |
| ebadı |
3 |
| ürün ilavesi yardιmcι anahtar |
Evet |
| güç kaybı [W] akım anma değeri |
|
| ● AC'de sıcak çalışma durumunda |
16,2 W |
| inisiyatifleri |
|
| ● ana akım devresinin durumunun derecesi 3'te anma değeri |
1000 V |
| ● yardımcı akım devresinin durumunun derecesi 3'te anma değeri |
1000 V |
| şok gerilimi |
|
| ● ana akım devresinin anma değeri |
8 kV |
| ● yardımcı akım devresinin anma değeri |
6 kV |
| IP korumanız |
|
| ● ön tarafta |
IP20 |
| mekanik kullanım süresi (işletim çevrimleri) |
|
| ● kontaktör tipik |
5.000.000 |
| IEC 81346-2:2009 referans işareti devam ediyor |
Q |
| RoHS yönetmeliği (gün/ay/yıl) |
07/01/2022 |
| MB başına net |
1,02 kg |
| Ortamlar |
| kurulum oranları NN üzerinde maksimum |
2000 metre |
| ortamlar |
|
| ● işletim sırasında |
-5 ... +55 °C |
| ● depolama sırasında |
-25 ... +70 °C |
| kışl nem minimum |
%10 |
| bağl nem 55 °C'de IEC 60068-2-30'a göre maksimum dayanabilir |
%95 |
| Anass |
| kutup sayıları ana devre için |
3 |
| kapasitör sayısı ana kontaklar için |
3 |
| gerilim AC-3'te anma değeri maksimum |
690 V |
| işletim sistemi |
|
| ● AC-1'de 400 V'ta 40 °C ortamın anma değeri |
60 A |
| ● AC-1'de 690 V'a kadar |
|
| — 40 °C ortamın anma değeri |
60 A |
| — 60 °C ortamın anma değeri |
50 A |
| ● AC-3'te |
|
| — 400 V'ta anma değeri |
40 A |
| ziyaretçiler |
|
| ● AC-3'te |
|
| — 400 V'ta anma değeri |
18,5 kW |
| — 690 V'ta anma değeri |
22 kW |
| yük, |
|
| ● AC'de |
1 200 1/saat |
| anahtarlama |
|
| ● AC-1'de maksimum |
600 1/sa |
| ● AC-3'te maksimum |
600 1/sa |
| Kontroller/ Kumanda |
| gerilim türü kontrol besleme gerilimi |
AC |
| kontrol besleme gerilimi AC'de |
|
| ● 50 Hz'de anma değeri |
230 V |
| ● 60 Hz'de anma değeri |
230 V |
| çalışma alanı faktörü kontrol gerilim anma değeri solenoid AC'de |
|
| ● 50 Hz'de |
0,85 ... 1,1 |
| ● 60 Hz'de |
0,85 ... 1,1 |
| kapanma görünüyor güç solenoidi AC'de |
|
| ● 50 Hz'de |
280 V·A |
| ● 60 Hz'de |
280 V·A |
| güç faktörü endüktif bobin kapanma gücünde |
|
| ● 50 Hz'de |
0,75 |
| ● 60 Hz'de |
0,75 |
| tutma gücü solenoid AC'de görünüyor |
|
| ● 50 Hz'de |
41 V·A |
| ● 60 Hz'de |
40 V·A |
| güç faktörü endüktif bobin tutma gücünde |
|
| ● 50 Hz'de |
0,3 |
| ● 60 Hz'de |
0,3 |
| Bu gecikmesi AC'de |
17 ... 29 ms |
| açılış gecikmesi AC'de |
6 ... 15 ms |
| Yardιmcι akim sırt |
| açıcı sayıları yardımcı kontaklar için |
|
| ● gecikmesiz anahtarlama |
1 |
| kapasitör sayısı yardımcı kontaklar için |
|
| ● gecikmesiz anahtarlama |
1 |
| yayılma akımı AC-12'de maksimum |
10 A |
| işletim sistemi AC-15'te |
|
| ● 230 V'ta anma değeri |
6 A |
| ● 400 V'ta anma değeri |
3 A |
| ● 500 V'ta anma değeri |
2 A |
| ● 690 V'ta anma değeri |
1 A |
| işletim akımı DC-12'de |
|
| ● 24 V'ta anma değeri |
6 A |
| ● 110 V'ta anma değeri |
3 A |
| ● 220 V'ta anma değeri |
1 A |
| işletim sistemleri DC-13'te |
|
| ● 24 V'ta anma değeri |
6 A |
| ● 110 V'ta anma değeri |
1 A |
| ● 220 V'ta anma değeri |
0,3 A |
| ● 600 V'ta anma değeri |
0,1 A |
| Kısa devreler |
| sigorta uzmanı modeli |
|
| ● yardımcı anahtar kısa devre koruması için gerekli |
sigorta gG: 10 A |
| montaj yeri |
22,5° ön ve arka eğim eğimi ve 360° dönüş, normal dikey montaj uçağı ile ilgili |

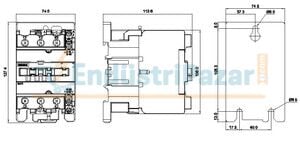

| uzaklık |
127,5 mm |
| kapsam |
74,5 mm |
| derin |
113 mm |
| Bağlantılar/ Terminaller |
| elektrik bağlantı modeli |
|
| ● ana devre için |
vida |
| ● yardımcı ve kontrol devreleri için |
vida |
| Kablolu iletken kesiti türü ana kontaklar için |
|
| ● tek telli veya çok telli |
1x (2,5 ... 25 mm²), 2x (2,5 ... 16 mm²) |
| ● ince telli kablo uç işlemeli |
1x (2,5 ... 25 mm²), 2x (2,5 ... 10 mm²) |
| kablolu iletken kesiti türü |
|
| ● yardımcı kontaklar için |
|
| — tek telli veya çok telli |
1x (1 ... 4 mm²), 2x (1 ... 4 mm²) |
| — ince telli kablo uç işlemeli |
1x (1,0 ... 2,5 mm²), 2x (1,0 ... 1,5 mm²) |
| sıkma torku |
|
| ● ana kontaklar için vida bağlantısında |
5 N·m |
| ● yardımcı kontaklar için vida bağlantısında |
1,2 N·m |
| yiv modeli bağlantı vidası |
|
| ● ana kontaklar için |
M8 |
| ● yardımcı ve kontrol kontakları |
M3,5 |
| emniyetler |
| ürün |
|
| ● IEC 60947-4-1 uyumlu aynalı kontak |
Hayir |
