| ürün marka adı |
SİNOVA |
| ürün |

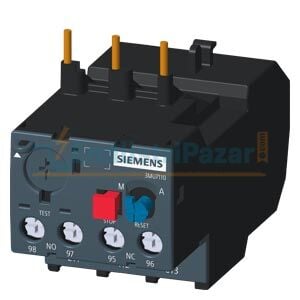

Termik aşırı yük yükü |
| ürün tipi |
3MU7 |
| Genel teknik veriler |
| aşırı spor yapmaması ebadı |
boyut 1 |
| güç kaybı [W] akım anma değeri AC'de sıcak çalışma durumunda |
10,8 W |
| Yalıtım özelliği özelliği 3'te AC'de anma değeri |
690 V |
| şok gerilim dayanımı ana akım devresinin anma değeri |
6 kV |
| şok dayanımı IEC 60068-2-27'ye uygun olarak kalır |
15 g / 11 ms |
| IEC 81346-2:2009 referans işareti devam ediyor |
F |
| RoHS yönetmeliği (gün/ay/yıl) |
07/01/2022 |
| MB başına net |
0,15 kg |
| Ortamlar |
| kurulum oranları NN üzerinde maksimum |
2000 metre |
| ortamlar |
|
| ● işletim sırasında |
-5 ... +55 °C |
| ● depolama sırasında |
-25 ... +70 °C |
| sıcaklık kompanzasyonu |
-5 ... +55 °C |
| bağıl nem çalışma sırasında |
10 ... 95 % |
| Anass |
| kutup sayıları ana devre için |
3 |
| gerilim türü ana devre için |
AC |
| satıcılar |
|
| ● anma değeri |
690 V |
| ● AC-3'te anma değeri maksimum |
690 V |
| yayın miktarı anma değeri |
50 ... 60 Hz |
| işletim akımı anma değeri |
2 A |
| çalışma akımı AC-3'te 400 V'ta anma değeri |
2 A |
| cihaz AC-3'te |
|
| ● 400 V'ta anma değeri |
0,75 kW |
| ● 690 V'ta anma değeri |
1,1 kW |
| Yardιmcι akim sırt |
| açıcı sayıları yardımcı kontaklar için |
1 |
| kapasitör sayısı yardımcı kontaklar için |
1 |
| sistemin yardımcı kontakları AC-15'te |
|
| ● 24 V'ta |
4,17 A |
| ● 110 V'ta |
3,64 A |
| ● 690 V'ta |
0,7 A |
| sistemin yardımcı kontakları DC-13'te |
|
| ● 24 V'ta |
4,17 A |
| ● 110 V'ta |
0,45 A |
| ● 220 V'ta |
0,2 A |
| Kısa devreler |
| sigorta uzmanı modeli |
|
| ● yardımcı anahtar kısa devre koruması için gerekli |
sigorta gG: 10 A |

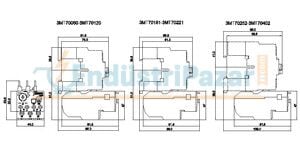

| Montaj/ Sabitleme/ Ebatlar |
| montaj yeri |
22,5° ön ve arka eğim eğimi ve 90° dönüş, normal dikey montaj uçağı ile ilgili |
| tür |
Kontaktör bağlantıları |
| uzaklık |
64 mm |
| kapsam |
44 mm |
| derin |
92 mm |
| Bağlantılar/ Terminaller |
| elektrik bağlantı modeli |
|
| ● ana devre için |
vida |
| ● yardımcı ve kontrol devreleri için |
vida |
| Kablolu iletken kesiti türü ana kontaklar için |
|
| ● tek telli veya çok telli |
1x (1 ... 6 mm²) |
| ● ince telli kablo uç işlemeli |
1x (1 ... 10 mm²) |
| Bağlanabilir iletken kesit türü yardımcı kontaklar için |
|
| ● tek telli veya çok telli |
1x (1 ... 4 mm²) |
| ● ince telli kablo uç işlemeli |
1x (1 ... 4 mm²) |
| sıkma torku |
|
| ● ana kontaklar için vida bağlantısında |
1,85 N·m |
| ● yardımcı kontaklar için vida bağlantısında |
1,2 N·m |
| yiv modeli bağlantı vidası |
|
| ● ana kontaklar için |
M4 |
| ● yardımcı ve kontrol kontakları |
M3,5 |
| Elektrik |
| IP koruma türü ön destekte kalır IEC 60529 |
IP20 |
| Temas koruması ön destekte kalır IEC 60529 |
önden dikey dokunma durumunda parmakla ayarlanır |
| ve |
| gösterge modeli anahtarlama durumu için |
tetikleyici göstergesi |
