| ürün marka adı |
SİNOVA |
| ürün tanımı |
Devre kesici |
| ürünün tasarımı |
motor koruması için |
| ürün tipi belirlemesi |
3MV8 |
| Genel teknik veriler |
| güç kaybı [W] toplam tipik |
9 W |
| AC nominal değerinde kirlilik derecesi 3 olan izolasyon gerilimi |
690 V |
| koruma sınıfı IP |
|
| ● ön tarafta |
IP20 |
| ● terminalin |
IP20 |
| IEC 60068-2-27 standardına göre darbe dayanımı |
25 g / 11 ms |
| Net ağırlığı |
0,29 kg |
| Ortam koşulları |
| deniz seviyesinden maksimum yükseklikteki kurulum irtifası |
2000 metre |
| ortam sıcaklığı |
|
| ● çalışma sırasında |
-20 ... +55 °C |
| ● taşıma sırasında |
-25 ... +70 °C |
| Ana devre |
| Ana akım devresi için kutup sayısı |
3 |
| Ayarlanabilir akım tepki değeri, akıma bağlı aşırı yükten kurtulma akımının başlangıç değeri. |
8 A |
| çalışma voltajı |
|
| ● değerlendirilmiş değer |
690 V |
| ● AC-3 nominal değerinde maksimum |
690 V |
| çalışma frekansı nominal değeri |
50 ... 60 Hz |
| işletme akımı nominal değeri |
13 A |
| 400 V nominal değerde AC-3'te çalışma akımı |
13 A |
| AC-3 maksimumunda çalışma frekansı |
25 1/saat |
| Koruyucu ve izleme fonksiyonları |
| gezi sınıfı |
SINIF 10A |
| aşırı yük boşaltma tasarımı |
termal |
| 400 V nominal değerde AC'de maksimum kısa devre akım kesme kapasitesi (Icu) |
6 kA |
| 400 V nominal değerde AC'de çalışma kısa devre akım kesme kapasitesi (Ics) |
6 kA |
| Anlık kısa devre açma ünitesinin tepki değeri akımı |
156 A |
| Kısa devre koruması |
| ürün fonksiyonu kısa devre koruması |
Evet |
| kısa devre açma mekanizmasının tasarımı |
manyetik |

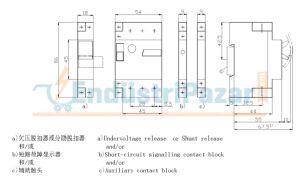

| Kurulum/montaj/boyutlar |
| montaj konumu |
Dikey (± 90° döndürülebilir ve ± 90° ileri veya geri eğilebilir) |
| bağlama yöntemi |
DIN EN 50022 standardına uygun olarak 35 mm DIN rayına vida ve geçmeli montaj. |
| yükseklik |
86 mm |
| Genişlik |
54 mm |
| derinlik |
70 mm |
| Topraklanmış parçalar için gerekli aralık |
|
| ● forvetler |
70 mm |
| ● geriye doğru |
0 mm |
| ● yukarı |
20 mm |
| ● yan tarafta |
9 mm |
| ● aşağı doğru |
20 mm |
| Bağlantılar/Terminaller |
| Ana akım devresi için elektrik bağlantı türü |
vidalı tip terminaller |
| ana akım devresi için elektrik bağlantı elemanlarının düzenlenmesi |
Üst ve alt |
| Ana kontaklar için bağlanabilir iletken kesitlerinin türü |
|
| ● katı veya mahsur kalmış |
2x (1 ... 6 mm²) |
| ● ince telli, çekirdek ucu işlemeli |
2x (1 ... 4 mm²) |
| yardımcı kontaklar için bağlanabilir iletken kesitlerinin türü |
|
| ● katı veya mahsur kalmış |
2x (0,5 ... 2,5 mm²) |
| ● ince telli, çekirdek ucu işlemeli |
2x (0,5 ... 1,5 mm²) |
| sıkma torku |
|
| ● Vidalı terminalli ana kontaklar için |
1 ... 1,5 N·m |
| ● Vidalı terminalli yardımcı kontaklar için |
0,8 ... 1,2 N·m |
| Elektrik Güvenliği |
| Elektrik çarpmasına karşı dokunma koruması |
parmak güvenli |
