| ürün marka adı |
SIRIUS |
| ürün kategorisi |
Yardιmcι |
| ürün |
yardιmcι |
| ürün modeli |

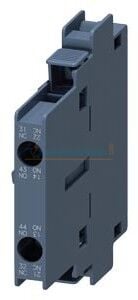

Birinci, yandan monte edilebilir |
| ürün tipi |
3RH19 |
| kullanarak |
RT10, 3RT12, 3RT145, 3RT146, 3RT147 için |
| Genel teknik veriler |
| Yalıtım özelliği özelliği 3'te AC'de anma değeri |
500 V |
| şok gerilim dayanımı anma değeri |
6 kV |
| IP koruma türleri ön |
IP20 |
| mekanik kullanım süresi (işletim çevrimleri) tipik |
10.000.000 |
| elektrik çalışma süresi (işletim çevrimleri) AC-15'te 230 V'ta tipik |
200.000 |
| RoHS yönetmeliği (gün/ay/yıl) |
07/01/2006 |
| MB başına net |
49,58 g |

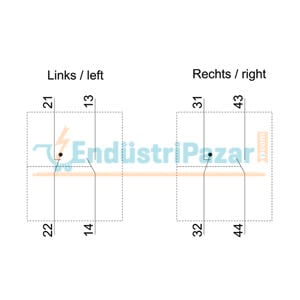

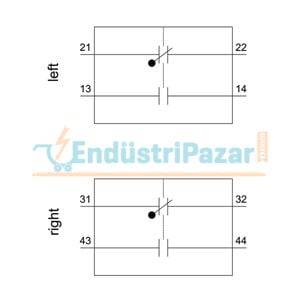

| açıcı sayıları yardımcı kontaklar için |
|
| ● gecikmesiz anahtarlama |
1 |
| kapasitör sayısı yardımcı kontaklar için |
|
| ● gecikmesiz anahtarlama |
1 |
| CO kontak sayıları yardımcı kontaklar gecikmesiz anahtarlama |
0 |
| sistemin yardımcı kontakları AC-12'de |
|
| ● 24 V'ta |
10 A |
| ● 230 V'ta |
10 A |
| sistemin yardımcı kontakları AC-14'te |
|
| ● 125 V'ta |
6 A |
| ● 250 V'ta |
6 A |
| akımın yardımcı kontakları AC-12'de maksimum |
10 A |
| sistemin yardımcı kontakları AC-15'te |
|
| ● 24 V'ta |
6 A |
| ● 230 V'ta |
6 A |
| ● 400 V'ta |
3 A |
| sistemin yardımcı kontakları DC-12'de |
|
| ● 24 V'ta |
10 A |
| ● 110 V'ta |
3 A |
| ● 220 V'ta |
1 A |
| yayılma akımı seri devre 2 akım hattında DC-12'de |
|
| ● 24 V'ta anma değeri |
10 A |
| ● 60 V'ta anma değeri |
10 A |
| ● 110 V'ta anma değeri |
4 A |
| ● 220 V'ta anma değeri |
2 A |
| ● 440 V'ta anma değeri |
1,3 A |
| yayılma akımı seri devre 3 akım hattında DC-12'de |
|
| ● 24 V'ta anma değeri |
10 A |
| ● 60 V'ta anma değeri |
10 A |
| ● 110 V'ta anma değeri |
10 A |
| ● 220 V'ta anma değeri |
3,6 A |
| ● 440 V'ta anma değeri |
2,5 A |
| yayılma akımı seri devre 2 akım hattında DC-13'te |
|
| ● 24 V'ta anma değeri |
10 A |
| ● 60 V'ta anma değeri |
3,5 A |
| ● 110 V'ta anma değeri |
1,3 A |
| ● 220 V'ta anma değeri |
0,9 A |
| ● 440 V'ta anma değeri |
0,2 A |
| yayılma akımı seri devre 3 akım hattında DC-13'te |
|
| ● 24 V'ta anma değeri |
10 A |
| ● 60 V'ta anma değeri |
4,7 A |
| ● 110 V'ta anma değeri |
3 A |
| ● 220 V'ta anma değeri |
1,2 A |
| ● 440 V'ta anma değeri |
0,5 A |
| sistemin yardımcı kontakları DC-13'te |
|
| ● 24 V'ta |
6 A |
| ● 48 V'ta |
2 A |
| ● 60 V'ta |
2 A |
| ● 110 V'ta |
1 A |
| ● 125 V'ta |
0,9 A |
| ● 220 V'ta |
0,3 A |
| ● 250 V'ta |
0,3 A |
| devre kesici yardımcı model devrenin kısa devre tutulması için 230 V'a kadar |
C karakteristiği: 10 A; 0,4 kA |
| kontakt yardımcı kontaklar |
beher 100 milyonda hatalı çalıştırma (17 V, 1 mA) |
| Ortamlar |
| ortamlar |
|
| ● işletim sırasında |
-25 ... +60 °C |
| ● depolama sırasında |
-55 ... +80 °C |
| emniyetler |
| ürün |
|
| ● IEC 60947-4-1 uyumlu aynalı kontak |
Evet; 3RT1 ile |
| ● IEC 60947-5-1'in devam etmesi pozitif rehberliklamalı |
Hayir |
| Kısa devreler |
| devre kesici yardımcı model devrenin kısa devre tutulması için 230 V'a kadar |
C karakteristiği: 10 A; 0,4 kA |
| sigorta elemanı yardımcı model anahtar kısa devre koruması için gerekli |
gG: 10 A (500 V, 1 kA) |

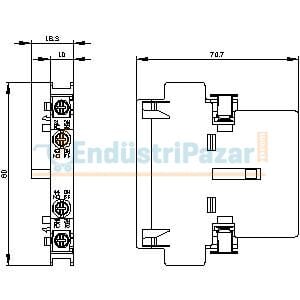

| Montaj/ Sabitleme/ Ebatlar |
| tür |
tırnaklı. |
| uzaklık |
80 mm |
| kapsam |
10 mm |
| derin |
71 mm |
| Bağlantılar/ Terminaller |
| elektrik bağlantısı modeli yardımcı ve kontrol devreleri için |
vida |
| Bağlanabilir iletken kesiti yardımcı kontaklar için |
|
| ● tek telli veya çok telli |
0,5 ... 2,5 mm² |
| ● ince telli kablo uç işlemeli |
0,5 ... 2,5 mm² |
| kablolu iletken kesiti türü |
|
| ● yardımcı kontaklar için |
|
| — tek telli veya çok telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| — ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için |
2x (20 ... 16), 2x (18 ... 14) |
| AWG numarası kodlanmış iletken kesiti yardımcı kontaklar için |
20 ... 14 |
