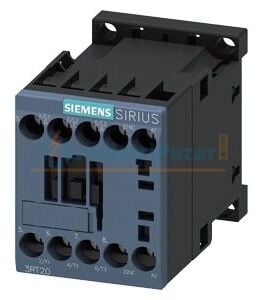

12A 5,5kW Kontaktör 3RT2017-1AP02 SİEMENS
Ürünü Paylaş
0 Puan - 0 Yorum

12A 5,5kW Kontaktör 3RT2017-1AP02 SİEMENS

SIEMENS
Stok Kodu
3RT2017-1AP02
Kategori
SIEMENS
Fiyat
973,20 TL + KDV
Fiyat
973,20 TL + KDV
Barkod Kodu
4011209784994
Satış Fiyatı 1.167,84 TL
(KDV DAHİL)
1.167,84 TL den
başlayan taksitlerle!
Ürünü Paylaş
3 Günde Kargoda
Ürün Açıklaması
Ürün Yorumları
Taksit Seçenekleri
Önerileriniz
Ürün Açıklaması
güç kontaktörü, AC-3e/AC-3, 12 A, 5,5 kW / 400 V, 3 kutuplu, AC 230 V, 50/60 Hz, yardımcı kontaklar: 1 NC, vida tipi klemens, ebat: S00
ürün marka adı SIRIUS
ürün Güç kontaktörü
ürün tipi 3RT2
Genel teknik veriler
ebadı S00
üründü
● iletişim fonksiyon modülü Hayir
● yardιmcι anahtar Evet
güç kaybı [W] akım anma değeri
● AC'de sıcak çalışma durumunda 1,5 W
● AC'de sıcak çalışma durumunda kutup başına 0,5 W
● yük akım parçasız tipik 1,5 W
güç kaybı programı türü akıma bağlı kare
inisiyatifleri
● ana akım devresinin durumunun derecesi 3'te anma değeri 690 V
● yardımcı akım devresinin durumunun derecesi 3'te anma değeri 690 V
şok gerilimi
● ana akım devresinin anma değeri 6 kV
● yardımcı akım devresinin anma değeri 6 kV
Güvenli ayırma için izin verilen maksimum gerilim bobini ve ana kontaklar arasında kalması EN 60947-1 400 V
Şok dayanımını sağlayan kayıtlı darbede
● AC'de 7,3 g / 5 ms, 4,7 g / 10 ms
şok dağılımı sinüs darbesinde
● AC'de 11,4 g / 5 ms, 7,3 g / 10 ms
mekanik kullanım süresi (işletim çevrimleri)
● kontaktör tipik 30.000.000
● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik 5.000.000
● yardımcı anahtar bloklu kontaktör tipik 10.000.000
IEC 81346-2:2009 referans işareti devam ediyor Q
RoHS yönetmeliği (gün/ay/yıl) 10/01/2009
MB başına net 219,8 g
Ortamlar
kurulum oranları NN üzerinde maksimum 2000 m
ortamlar
● işletim sırasında -25 ... +60 °C
● depolama sırasında -55 ... +80 °C
kışl nem minimum %10
bağıl nem 55 °C'de IEC 60068-2-30'a göre maksimum dayanabilir %95
Anass
kutup sayıları ana devre için 3
kapasitör sayısı ana kontaklar için 3
açıcı sayıları ana kontaklar için 0
satıcılar
● AC-3'te anma değeri maksimum 690 V
● AC-3e'de anma değeri maksimum 690 V
işletim sistemi
● AC-1'de 400 V'ta 40 °C ortamın anma değeri 22 A
● AC-1'de
— 690 V'a kadar 40 °C çerçevenin anma değeri 22 A
— 690 V'a kadar 60 °C çerçevenin anma değeri 20 A
● AC-3'te
— 400 V'ta anma değeri 12 A
— 500 V'ta anma değeri 9,2 A
— 690 V'ta anma değeri 6,7 A
● AC-3e'de
— 400 V'ta anma değeri 12 A
— 500 V'ta anma değeri 9,2 A
— 690 V'ta anma değeri 6,7 A
● AC-4'te 400 V'ta anma değeri 8,5 A
● AC-5a'da 690 V'a kadar anma değeri 19,4 A
● AC-5b'de 400 V'a kadar anma değeri 9,9 A
● AC-6a'da
— 230 V'a kadar n=20 akım pik değerinin anma değeri 7,2 A
— 400 V'a kadar n=20 akım pik değerinin anma değeri 7,2 A
— 500 V'a kadar n=20 akım pik değerinin anma değeri 7,2 A
— 690 V'a kadar n=20 akım pik değerinin anma değeri 6,7 A
● AC-6a'da
— 230 V'a kadar n=30 akım pik değerinin anma değeri 4,8 A
— 400 V'a kadar n=30 akım pik değerinin anma değeri 4,8 A
— 500 V'a kadar n=30 akım pik değerinin anma değeri 4,8 A
— 690 V'a kadar n=30 akım pik değerinin anma değeri 4,8 A
minimum kesit ana devrede maksimum AC-1 anma değeri 4 mm²
dağıtım sürecinin yakl. AC-4'te 200.000 çalışma çevrimi için
● 400 V'ta anma değeri 4,1 A
● 690 V'ta anma değeri 3,3 A
işletim sistemi
● 1. yüzyıl hattında DC-1'de
— 24 V'ta anma değeri 20 A
— 60 V'ta anma değeri 20 A
— 110 V'ta anma değeri 2,1 A
— 220 V'ta anma değeri 0,8 A
— 440 V'ta anma değeri 0,6 A
— 600 V'ta anma değeri 0,6 A
● seri devre 2 akım hattında DC-1'de
— 24 V'ta anma değeri 20 A
— 60 V'ta anma değeri 20 A
— 110 V'ta anma değeri 12 A
— 220 V'ta anma değeri 1,6 A
— 440 V'ta anma değeri 0,8 A
— 600 V'ta anma değeri 0,7 A
● seri devre 3 akım hattında DC-1'de
— 24 V'ta anma değeri 20 A
— 60 V'ta anma değeri 20 A
— 110 V'ta anma değeri 20 A
— 220 V'ta anma değeri 20 A
— 440 V'ta anma değeri 1,3 A
— 600 V'ta anma değeri 1 A
● 1 akım hattında DC-3'te DC-5'te
— 24 V'ta anma değeri 20 A
— 60 V'ta anma değeri 0,5 A
— 110 V'ta anma değeri 0,15 A
● seri devre 2 akım hattında DC-3'te DC-5'te
— 24 V'ta anma değeri 20 A
— 60 V'ta anma değeri 5 A
— 110 V'ta anma değeri 0,35 A
● seri devre 3 akım hattında DC-3'te DC-5'te
— 24 V'ta anma değeri 20 A
— 60 V'ta anma değeri 20 A
— 110 V'ta anma değeri 20 A
— 220 V'ta anma değeri 1,5 A
— 440 V'ta anma değeri 0,2 A
— 600 V'ta anma değeri 0,2 A
işletim
● AC-3'te
— 230 V'ta anma değeri 3 kW
— 400 V'ta anma değeri 5,5 kW
— 500 V'ta anma değeri 5,5 kW
— 690 V'ta anma değeri 5,5 kW
● AC-3e'de
— 230 V'ta anma değeri 3 kW
— 400 V'ta anma değeri 5,5 kW
— 500 V'ta anma değeri 5,5 kW
— 690 V'ta anma değeri 5,5 kW
kapasite kapasitesi yakl. AC-4'te 200.000 çalışma çevrimi için
● 400 V'ta anma değeri 2 kW
● 690 V'ta anma değeri 2,5 kW
güç görünüyor AC-6a'da
● 230 V'a kadar n=20 akım pik değeri anma değeri 2,8 kVA
● 400 V'a kadar n=20 akım pik değeri anma değeri 4,9 kVA
● 500 V'a kadar n=20 akım pik değeri anma değeri 6,2 kVA
● 690 V'a kadar n=20 akım pik değeri anma değeri 8 kVA
güç görünüyor AC-6a'da
● 230 V'a kadar n=30 akım pik değeri anma değeri 1,9 kVA
● 400 V'a kadar n=30 akım pik değerinin anma değeri 3,3 kVA
● 500 V'a kadar n=30 akım pik değerinin anma değeri 4,1 kVA
● 690 V'a kadar n=30 akım pik değeri anma değeri 5,7 kVA
kısa süreli akım dayanımı soğuk çalışma durumunda 40 °C'ye kadar
● 1 sn. ile sınırlama akımsız anahtarlamalı maksimum 200A; AC-1 anma yapısına uygun minimum kesit kullanın
● 5 sn. ile sınırlama akımsız anahtarlamalı maksimum 123A; AC-1 anma yapısına uygun minimum kesit kullanın
● 10 sn. ile sınırlama akımsız anahtarlamalı maksimum 96A; AC-1 anma yapısına uygun minimum kesit kullanın
● 30 sn. ile sınırlama akımsız anahtarlamalı maksimum 74A; AC-1 anma yapısına uygun minimum kesit kullanın
● 60 sn. ile sınırlama akımsız anahtarlamalı maksimum 61A; AC-1 anma yapısına uygun minimum kesit kullanın
yük,
● AC'de 10.000 1/saat
anahtarlama
● AC-1'de maksimum 1 000 1/saat
● AC-2'de maksimum 750 1/sa
● AC-3'te maksimum 750 1/sa
● AC-3e'de
— maksimum 750 1/sa
● AC-4'te maksimum 250 1/sa
Kontroller/ Kumanda
gerilim türü kontrol besleme gerilimi AC
kontrol besleme gerilimi AC'de
● 50 Hz'de anma değeri 230 V
● 60 Hz'de anma değeri 230 V
çalışma alanı faktörü kontrol gerilim anma değeri solenoid AC'de
● 50 Hz'de 0,8 ... 1,1
● 60 Hz'de 0,85 ... 1,1
kapanma görünüyor güç solenoidi AC'de
● 50 Hz'de 37 V·A
● 60 Hz'de 33 V·A
güç faktörü endüktif bobin kapanma gücünde
● 50 Hz'de 0,8
● 60 Hz'de 0,75
tutma gücü solenoid AC'de görünüyor
● 50 Hz'de 5,7 V·A
● 60 Hz'de 4,4 V·A
güç faktörü endüktif bobin tutma gücünde
● 50 Hz'de 0,25
● 60 Hz'de 0,25
Bu gecikmesi
● AC'de 9 ... 35 ms
açılış gecikmesi
● AC'de 4 ... 15 ms
elektrik arkı süresi 10 ... 15 ms
aktivasyon modeli anahtar teşviki Standart A1 - A2
Yardιmcι akim sırt
açıcı sayıları yardımcı kontaklar için gecikmesiz anahtarlama 1
kapasitör sayısı yardımcı kontaklar için gecikmesiz anahtarlama 0
yayılma akımı AC-12'de maksimum 10 A
işletim sistemi AC-15'te
● 230 V'ta anma değeri 10 A
● 400 V'ta anma değeri 3 A
● 500 V'ta anma değeri 2 A
● 690 V'ta anma değeri 1 A
işletim akımı DC-12'de
● 24 V'ta anma değeri 10 A
● 48 V'ta anma değeri 6 A
● 60 V'ta anma değeri 6 A
● 110 V'ta anma değeri 3 A
● 125 V'ta anma değeri 2 A
● 220 V'ta anma değeri 1 A
● 600 V'ta anma değeri 0,15 A
işletim sistemleri DC-13'te
● 24 V'ta anma değeri 10 A
● 48 V'ta anma değeri 2 A
● 60 V'ta anma değeri 2 A
● 110 V'ta anma değeri 1 A
● 125 V'ta anma değeri 0,9 A
● 220 V'ta anma değeri 0,3 A
● 600 V'ta anma değeri 0,1 A
kontakt yardımcı kontaklar beher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
Nominal UL/CSA verileri
tam yük akımı (FLA) 3 fazlı trifaz motor için
● 480 V'ta anma değeri 11 A
● 600 V'ta anma değeri 11 A
mekanik güç çıkışı [hp]
● tek fazlı trifaz motor için
— 110/120 V'ta anma değeri 0,5 beygir gücü
— 230 V'ta anma değeri 2 beygir gücü
● 3 fazlı trifaz motor için
— 200/208 V'ta anma değeri 3 beygir gücü
— 220/230 V'ta anma değeri 3 beygir gücü
— 460/480 V'ta anma değeri 8 beygir gücü
— 575/600 V'ta anma değeri 10 beygir gücü
kontak yük kapasitesi yardımcı kontaklar UL kalır A600 / Q600
Kısa devreler
devre kesici yardımcı model devrenin kısa devre tutulması için 230 V'a kadar C karakteristiği: 10 A; 0,4 kA
sigorta uzmanı modeli
● ana devrenin kısa süreliğine devredilmesinin karşılanması için
— düzenleme türü 1'de gerekli gG: 50 A (690 V,100 kA), aM: 20 A (690 V,100 kA), BS88: 35 A (415 V,80 kA)
— düzenleme türü 2'de gerekli gG: 20 A (690 V, 100 kA), aM: 16 A (690 V, 100 kA), BS88: 20 A (415 V, 80 kA)
● yardımcı anahtar kısa devre koruması için gerekli gG: 10 A (500 V, 1 kA)

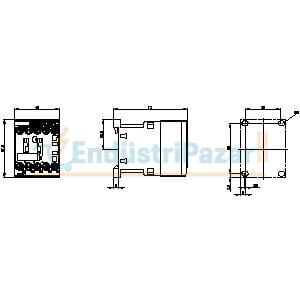

Montaj/ Sabitleme/ Ebatlar
montaj yeri dikey montaj düzenlenebilir +/-180° uzatılabilir, dikey montaj düzenlenebilir +/- 22,5° ileri ve artırılabilir eğilebilir.
sabitleme türü sıra montajı Evet
tür DIN EN 60715 standardı 35 mm'lik üst geçmeli raya vidalı ve sustalı vadeye sahiptir
uzaklık 58 mm
kapsam 45 mm
derin 73 mm
Gismi gerekli mesafe
● sıralı montajda
— 10 mm
— 10 mm
— aşağı doğru 10 mm
— yanlarda 0 mm
● Topraklanmış bıçak
— 10 mm
— 10 mm
— yanlarda 6 mm
— aşağı doğru 10 mm
● gerilimi muhafaza eden dağıtım
— 10 mm
— 10 mm
— aşağı doğru 10 mm
— yanlarda 6 mm
Bağlantılar/ Terminaller
elektrik bağlantı modeli
● ana devre için vida
● yardımcı ve kontrol devreleri için vida
● kontaktörde yardımcı kontaklar için Vida
● solenoid Vida
kablolu iletken kesiti türü
● ana kontaklar için
— tek telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● AWG hatlarında ana kontaklar için 2x (20 ... 16), 2x (18 ... 14), 2x 12
bağlanabilir iletken kesiti ana kontaklar için
● tek tell 0,5 ... 4 mm²
● çok telli 0,5 ... 4 mm²
● ince telli kablo uç işlemeli 0,5 ... 2,5 mm²
Bağlanabilir iletken kesiti yardımcı kontaklar için
● tek telli veya çok telli 0,5 ... 4 mm²
● ince telli kablo uç işlemeli 0,5 ... 2,5 mm²
kablolu iletken kesiti türü
● yardımcı kontaklar için
— tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm²
— ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● AWG hatlarında yardımcı kontaklar için 2x (20 ... 16), 2x (18 ... 14), 2x 12
AWG numarası kodlanmış iletken kesiti ana kontaklar için 20 ... 12
AWG numarası kodlanmış iletken kesiti yardımcı kontaklar için 20 ... 12
emniyetler
ürün
● IEC 60947-4-1 uyumlu aynalı kontak Evet
● IEC 60947-5-1'in devam etmesi pozitif rehberliklamalı Hayir
● güvenlik fonksiyonu için uygundur Evet
kullanma koşullarının emniyetli kapatılması Evet
maksimum kullanım süresi 20 a
test aşınmasına göre kullanım süresi gerekli Evet
tehlike yaratan kesilmelerin oranı
● düşük zorlanma oranında SN 31920 ortaya çıktı %40
● yüksek zorlanma oranında SN 31920 ortaya çıktı %73
B10 değerinin yüksek zorlanma oranında SN 31920 kaldığı 1.000.000
devre dışı kalma oranı [FIT] düşük zorlanma oranında kalır SN 31920 100 UYUM
ISO 13849
cihaz tipi ISO 13849-1 kalıcıdır 3
yüksek boyutlandırma ISO 13849-2 sürdürülebilirliği gerekli Evet
IEC 61508
güvenli cihaz türü IEC 61508-2'ye uygun değildir Bir çadır
Elektrik
IP koruma türü ön destekte kalır IEC 60529 IP20
Temas koruması ön destekte kalır IEC 60529 önden dikey dokunma durumunda parmakla ayarlanır
ürün açıklaması
● küresel enerji potansiyeli [CO2 eşdeğeri] / üretim sırasında 1,18 kg
● çalışma sırasında küresel enerji potansiyeli [CO2 eşdeğeri] 38,5 kg
● küresel enerji potansiyeli [CO2 eşdeğeri] / kullanım ömrü devam ediyor -0,155 kg
● küresel enerji potansiyeli [CO2 eşdeğeri] / toplam 39,6 kg
Ürün Yorumları
Bu ürüne ilk yorumu siz yapın!
Yorum Yaz
Taksit Seçenekleri
Önerileriniz
Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.
Taksit Seçeneği Kredi Kartı ile Güvenli Ödeme
Orjinal Ürünler Ürünlerimiz %100 Orjinal
Güvenli Alışveriş 256 bit SSL Sertifika
Ücretsiz Kargo İmkanı 10.000 TL Üzeri Alışverişlerde

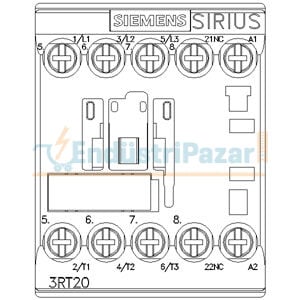

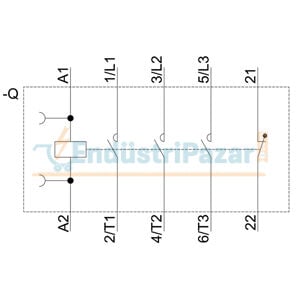

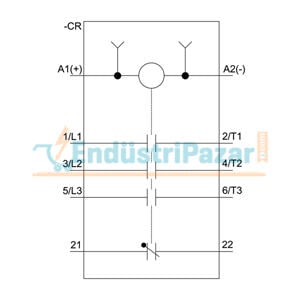

12A 5,5kW Kontaktör 3RT2017-1AP02 SİEMENS 3RT2017-1AP02
12A 5,5kW Kontaktör 3RT2017-1AP02 SİEMENS

Tavsiye Et

*
*
*
