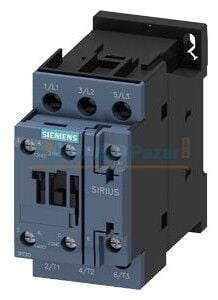

25A 11kW Kontaktör 3RT2026-1AP00 SİEMENS
Ürünü Paylaş
0 Puan - 0 Yorum

25A 11kW Kontaktör 3RT2026-1AP00 SİEMENS

SIEMENS
Stok Kodu
3RT2026-1AP00
Kategori
SIEMENS
Fiyat
1.659,00 TL + KDV
Fiyat
1.659,00 TL + KDV
Barkod Kodu
4011209790148
Satış Fiyatı 1.990,80 TL
(KDV DAHİL)
1.990,80 TL den
başlayan taksitlerle!
Ürünü Paylaş
3 Günde Kargoda
Ürün Açıklaması
Ürün Yorumları
Taksit Seçenekleri
Önerileriniz
Ürün Açıklaması
güç kontaktörü, AC-3e/AC-3, 25 A, 11 kW / 400 V, 3 kutuplu, AC 230 V, 50 Hz, yardımcı kontaklar: 1 NO + 1 NC, vida tipi klemens, ebat: S0
ürün marka adı SIRIUS
ürün Güç kontaktörü
ürün tipi 3RT2
Genel teknik veriler
ebadı S0
üründü
● iletişim fonksiyon modülü Hayir
● yardιmcι anahtar Evet
güç kaybı [W] akım anma değeri
● AC'de sıcak çalışma durumunda 5,7 W
● AC'de sıcak çalışma durumunda kutup başına 1,9 W
● yük akım parçasız tipik 2,5 W
güç kaybı programı türü akıma bağlı kare
inisiyatifleri
● ana akım devresinin durumunun derecesi 3'te anma değeri 690 V
● yardımcı akım devresinin durumunun derecesi 3'te anma değeri 690 V
şok gerilimi
● ana akım devresinin anma değeri 6 kV
● yardımcı akım devresinin anma değeri 6 kV
Güvenli ayırma için izin verilen maksimum gerilim bobini ve ana kontaklar arasında kalması EN 60947-1 400 V
Şok dayanımını sağlayan kayıtlı darbede
● AC'de 8,3 g / 5 ms, 5,3 g / 10 ms
şok dağılımı sinüs darbesinde
● AC'de 13,5 g / 5 ms, 8,3 g / 10 ms
mekanik kullanım süresi (işletim çevrimleri)
● kontaktör tipik 10.000.000
● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik 5.000.000
● yardımcı anahtar bloklu kontaktör tipik 10.000.000
IEC 81346-2:2009 referans işareti devam ediyor Q
RoHS yönetmeliği (gün/ay/yıl) 10/01/2009
MB başına net 394,68 g
Ortamlar
kurulum oranları NN üzerinde maksimum 2000 metre
ortamlar
● işletim sırasında -25 ... +60 °C
● depolama sırasında -55 ... +80 °C
kışl nem minimum %10
bağl nem 55 °C'de IEC 60068-2-30'a göre maksimum dayanabilir %95
Anass
kutup sayıları ana devre için 3
kapasitör sayısı ana kontaklar için 3
açıcı sayıları ana kontaklar için 0
satıcılar
● AC-3'te anma değeri maksimum 690 V
● AC-3e'de anma değeri maksimum 690 V
işletim sistemi
● AC-1'de 400 V'ta 40 °C ortamın anma değeri 40 A
● AC-1'de
— 690 V'a kadar 40 °C çerçevenin anma değeri 40 A
— 690 V'a kadar 60 °C çerçevenin anma değeri 35 A
● AC-3'te
— 400 V'ta anma değeri 25 A
— 500 V'ta anma değeri 18 A
— 690 V'ta anma değeri 13 A
● AC-3e'de
— 400 V'ta anma değeri 25 A
— 500 V'ta anma değeri 18 A
— 690 V'ta anma değeri 13 A
● AC-4'te 400 V'ta anma değeri 15,5 A
● AC-5a'da 690 V'a kadar anma değeri 35,2 A
● AC-5b'de 400 V'a kadar anma değeri 20,7 A
● AC-6a'da
— 230 V'a kadar n=20 akım pik değerinin anma değeri 20,2 A
— 400 V'a kadar n=20 akım pik değerinin anma değeri 20,2 A
— 500 V'a kadar n=20 akım pik değerinin anma değeri 20,2 A
— 690 V'a kadar n=20 akım pik değerinin anma değeri 12,9 A
● AC-6a'da
— 230 V'a kadar n=30 akım pik değerinin anma değeri 13,5 A
— 400 V'a kadar n=30 akım pik değerinin anma değeri 13,5 A
— 500 V'a kadar n=30 akım pik değerinin anma değeri 13,5 A
— 690 V'a kadar n=30 akım pik değerinin anma değeri 13 A
minimum kesit ana devrede maksimum AC-1 anma değeri 10 mm²
dağıtım sürecinin yakl. AC-4'te 200.000 çalışma çevrimi için
● 400 V'ta anma değeri 9 A
● 690 V'ta anma değeri 9 A
işletim sistemi
● 1. yüzyıl hattında DC-1'de
— 24 V'ta anma değeri 35 A
— 60 V'ta anma değeri 20 A
— 110 V'ta anma değeri 4,5 A
— 220 V'ta anma değeri 1 A
— 440 V'ta anma değeri 0,4 A
— 600 V'ta anma değeri 0,25 A
● seri devre 2 akım hattında DC-1'de
— 24 V'ta anma değeri 35 A
— 60 V'ta anma değeri 35 A
— 110 V'ta anma değeri 35 A
— 220 V'ta anma değeri 5 A
— 440 V'ta anma değeri 1 A
— 600 V'ta anma değeri 0,8 A
● seri devre 3 akım hattında DC-1'de
— 24 V'ta anma değeri 35 A
— 60 V'ta anma değeri 35 A
— 110 V'ta anma değeri 35 A
— 220 V'ta anma değeri 35 A
— 440 V'ta anma değeri 2,9 A
— 600 V'ta anma değeri 1,4 A
● 1 akım hattında DC-3'te DC-5'te
— 24 V'ta anma değeri 20 A
— 60 V'ta anma değeri 5 A
— 220 V'ta anma değeri 1 A
— 440 V'ta anma değeri 0,09 A
— 600 V'ta anma değeri 0,06 A
● seri devre 2 akım hattında DC-3'te DC-5'te
— 24 V'ta anma değeri 35 A
— 60 V'ta anma değeri 35 A
— 110 V'ta anma değeri 15 A
— 220 V'ta anma değeri 3 A
— 440 V'ta anma değeri 0,27 A
— 600 V'ta anma değeri 0,16 A
● seri devre 3 akım hattında DC-3'te DC-5'te
— 24 V'ta anma değeri 35 A
— 60 V'ta anma değeri 35 A
— 110 V'ta anma değeri 35 A
— 220 V'ta anma değeri 10 A
— 440 V'ta anma değeri 0,6 A
— 600 V'ta anma değeri 0,6 A
ziyaretçiler
● AC-3'te
— 230 V'ta anma değeri 5,5 kW
— 400 V'ta anma değeri 11 kW
— 500 V'ta anma değeri 11 kW
— 690 V'ta anma değeri 11 kW
● AC-3e'de
— 230 V'ta anma değeri 5,5 kW
— 400 V'ta anma değeri 11 kW
— 500 V'ta anma değeri 11 kW
— 690 V'ta anma değeri 11 kW
kapasite kapasitesi yakl. AC-4'te 200.000 çalışma çevrimi için
● 400 V'ta anma değeri 4,4 kW
● 690 V'ta anma değeri 7,7 kW
güç görünüyor AC-6a'da
● 230 V'a kadar n=20 akım pik değeri anma değeri 8 kVA
● 400 V'a kadar n=20 akım pik değeri anma değeri 13,9 kVA
● 500 V'a kadar n=20 akım pik değeri anma değeri 17,4 kVA
● 690 V'a kadar n=20 akım pik değeri anma değeri 15,4 kVA
güç görünüyor AC-6a'da
● 230 V'a kadar n=30 akım pik değeri anma değeri 5,3 kVA
● 400 V'a kadar n=30 akım pik değeri anma değeri 9,3 kVA
● 500 V'a kadar n=30 akım pik değeri anma değeri 11,6 kVA
● 690 V'a kadar n=30 akım pik değeri anma değeri 15,5 kVA
kısa süreli akım dayanımı soğuk çalışma durumunda 40 °C'ye kadar
● 1 sn. ile sınırlama akımsız anahtarlamalı maksimum 375A; AC-1 anma yapısına uygun minimum kesit kullanın
● 5 sn. ile sınırlama akımsız anahtarlamalı maksimum 300A; AC-1 anma yapısına uygun minimum kesit kullanın
● 10 sn. ile sınırlama akımsız anahtarlamalı maksimum 210A; AC-1 anma yapısına uygun minimum kesit kullanın
● 30 sn. ile sınırlama akımsız anahtarlamalı maksimum 144A; AC-1 anma yapısına uygun minimum kesit kullanın
● 60 sn. ile sınırlama akımsız anahtarlamalı maksimum 118A; AC-1 anma yapısına uygun minimum kesit kullanın
yük,
● AC'de 5 000 1/saat
anahtarlama
● AC-1'de maksimum 1 000 1/saat
● AC-2'de maksimum 750 1/sa
● AC-3'te maksimum 750 1/sa
● AC-3e'de
— maksimum 750 1/sa
● AC-4'te maksimum 250 1/sa
Kontroller/ Kumanda
gerilim türü kontrol besleme gerilimi AC
kontrol besleme gerilimi AC'de
● 50 Hz'de anma değeri 230 V
çalışma alanı faktörü kontrol gerilim anma değeri solenoid AC'de
● 50 Hz'de 0,8 ... 1,1
kapanma görünüyor güç solenoidi AC'de
● 50 Hz'de 77 V·A
güç faktörü endüktif bobin kapanma gücünde
● 50 Hz'de 0,82
tutma gücü solenoid AC'de görünüyor
● 50 Hz'de 9,8 V·A
güç faktörü endüktif bobin tutma gücünde
● 50 Hz'de 0,25
Bu gecikmesi
● AC'de 8 ... 40 ms
açılış gecikmesi
● AC'de 4 ... 16 ms
elektrik arkı süresi 10 ms
aktivasyon modeli anahtar teşviki Standart A1 - A2
Yardιmcι akim sırt
açıcı sayıları yardımcı kontaklar için gecikmesiz anahtarlama 1
kapasitör sayısı yardımcı kontaklar için gecikmesiz anahtarlama 1
yayılma akımı AC-12'de maksimum 10 A
işletim sistemi AC-15'te
● 230 V'ta anma değeri 10 A
● 400 V'ta anma değeri 3 A
● 500 V'ta anma değeri 2 A
● 690 V'ta anma değeri 1 A
işletim akımı DC-12'de
● 24 V'ta anma değeri 10 A
● 48 V'ta anma değeri 6 A
● 60 V'ta anma değeri 6 A
● 110 V'ta anma değeri 3 A
● 125 V'ta anma değeri 2 A
● 220 V'ta anma değeri 1 A
● 600 V'ta anma değeri 0,15 A
işletim sistemleri DC-13'te
● 24 V'ta anma değeri 10 A
● 48 V'ta anma değeri 2 A
● 60 V'ta anma değeri 2 A
● 110 V'ta anma değeri 1 A
● 125 V'ta anma değeri 0,3 A
● 220 V'ta anma değeri 0,3 A
● 600 V'ta anma değeri 0,3 A
kontakt yardımcı kontaklar beher 100 milyonda hatalı çalıştırma (17 V, 1 mA)
Nominal UL/CSA verileri
tam yük akımı (FLA) 3 fazlı trifaz motor için
● 480 V'ta anma değeri 21 A
● 600 V'ta anma değeri 22 A
mekanik güç çıkışı [hp]
● tek fazlı trifaz motor için
— 110/120 V'ta anma değeri 2 beygir gücü
— 230 V'ta anma değeri 3 beygir gücü
● 3 fazlı trifaz motor için
— 200/208 V'ta anma değeri 5 beygir gücü
— 220/230 V'ta anma değeri 7,5 beygir gücü
— 460/480 V'ta anma değeri 15 beygir gücü
— 575/600 V'ta anma değeri 20 beygir gücü
kontak yük kapasitesi yardımcı kontaklar UL kalır A600 / P600
UL Dosya Numarası (CCN) E31519 (NLDX, NLDX7)
Kısa devreler
devre kesici yardımcı model devrenin kısa devre tutulması için 230 V'a kadar C karakteristiği: 10 A; 0,4 kA
sigorta uzmanı modeli
● ana devrenin kısa süreliğine devredilmesinin karşılanması için
— düzenleme türü 1'de gerekli gG: 100 A (690 V, 100 kA), aM: 50 A (690 V, 100 kA), BS88: 100 A (415 V, 80 kA)
— düzenleme türü 2'de gerekli gG: 35 A (690 V, 100 kA), aM: 20 A (690 V, 100 kA), BS88: 35 A (415 V, 80 kA)
● yardımcı anahtar kısa devre koruması için gerekli gG: 10 A (500 V, 1 kA)

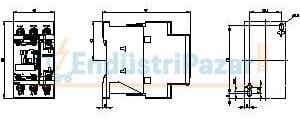

Montaj/ Sabitleme/ Ebatlar
montaj yeri dikey montaj düzenlenebilir +/-180° uzatılabilir, dikey montaj düzenlenebilir +/- 22,5° ileri ve artırılabilir eğilebilir.
sabitleme türü sıra montajı Evet
tür DIN EN 60715 standardı 35 mm'lik üst geçmeli raya vidalı ve sustalı vadeye sahiptir
uzaklık 85 mm
kapsam 45 mm
derin 97 mm
Gismi gerekli mesafe
● sıralı montajda
— 10 mm
— 10 mm
— aşağı doğru 10 mm
— yanlarda 0 mm
● Topraklanmış bıçak
— 10 mm
— 10 mm
— yanlarda 6 mm
— aşağı doğru 10 mm
● gerilimi muhafaza eden dağıtım
— 10 mm
— 10 mm
— aşağı doğru 10 mm
— yanlarda 6 mm
Bağlantılar/ Terminaller
elektrik bağlantı modeli
● ana devre için vida
● yardımcı ve kontrol devreleri için vida
● kontaktörde yardımcı kontaklar için Vida
● solenoid Vida
kablolu iletken kesiti türü
● ana kontaklar için
— tek telli 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
— tek telli veya çok telli 2x (1 ... 2,5 mm²), 2x (2,5 ... 10 mm²)
— ince telli kablo uç işlemeli 2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm²
● AWG hatlarında ana kontaklar için 2x (16 ... 12), 2x (14 ... 8)
bağlanabilir iletken kesiti ana kontaklar için
● tek tell 1 ... 10 mm²
● çok telli 1 ... 10 mm²
● ince telli kablo uç işlemeli 1 ... 10 mm²
Bağlanabilir iletken kesiti yardımcı kontaklar için
● tek telli veya çok telli 0,5 ... 2,5 mm²
● ince telli kablo uç işlemeli 0,5 ... 2,5 mm²
kablolu iletken kesiti türü
● yardımcı kontaklar için
— tek telli veya çok telli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
— ince telli kablo uç işlemeli 2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²)
● AWG hatlarında yardımcı kontaklar için 2x (20 ... 16), 2x (18 ... 14)
AWG numarası kodlanmış iletken kesiti ana kontaklar için 16 ... 8
AWG numarası kodlanmış iletken kesiti yardımcı kontaklar için 20 ... 14
emniyetler
ürün
● IEC 60947-4-1 uyumlu aynalı kontak Evet
● IEC 60947-5-1'in devam etmesi pozitif rehberliklamalı Hayir
● güvenlik fonksiyonu için uygundur Evet
kullanma koşullarının emniyetli kapatılması Evet
maksimum kullanım süresi 20 a
test aşınmasına göre kullanım süresi gerekli Evet
tehlike yaratan kesilmelerin oranı
● düşük zorlanma oranında SN 31920 ortaya çıktı %40
● yüksek zorlanma oranında SN 31920 ortaya çıktı %73
B10 değerinin yüksek zorlanma oranında SN 31920 kaldığı 1.000.000
devre dışı kalma oranı [FIT] düşük zorlanma oranında kalır SN 31920 100 UYUM
ISO 13849
cihaz tipi ISO 13849-1 kalıcıdır 3
yüksek boyutlandırma ISO 13849-2 sürdürülebilirliği gerekli Evet
IEC 61508
güvenli cihaz türü IEC 61508-2'ye uygun değildir Bir çadır
Elektrik
IP koruma türü ön destekte kalır IEC 60529 IP20
Temas koruması ön destekte kalır IEC 60529 önden dikey dokunma durumunda parmakla ayarlanır
ürün açıklaması
● küresel enerji potansiyeli [CO2 eşdeğeri] / üretim sırasında 1,9 kg
● çalışma sırasında küresel enerji potansiyeli [CO2 eşdeğeri] 72,4 kg
● küresel enerji potansiyeli [CO2 eşdeğeri] / kullanım ömrü devam ediyor -0,117 kg
● küresel enerji potansiyeli [CO2 eşdeğeri] / toplam 74,2 kg
Ürün Yorumları
Bu ürüne ilk yorumu siz yapın!
Yorum Yaz
Taksit Seçenekleri
Önerileriniz
Bu ürünün fiyat bilgisi, resim, ürün açıklamalarında ve diğer konularda yetersiz gördüğünüz noktaları öneri formunu kullanarak tarafımıza iletebilirsiniz.
Görüş ve önerileriniz için teşekkür ederiz.
Taksit Seçeneği Kredi Kartı ile Güvenli Ödeme
Orjinal Ürünler Ürünlerimiz %100 Orjinal
Güvenli Alışveriş 256 bit SSL Sertifika
Ücretsiz Kargo İmkanı 10.000 TL Üzeri Alışverişlerde
25A 11kW Kontaktör 3RT2026-1AP00 SİEMENS 3RT2026-1AP00
25A 11kW Kontaktör 3RT2026-1AP00 SİEMENS

Tavsiye Et

*
*
*
