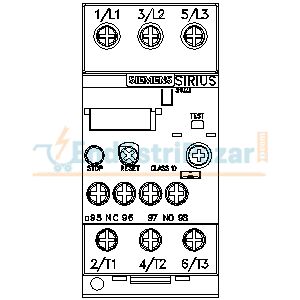

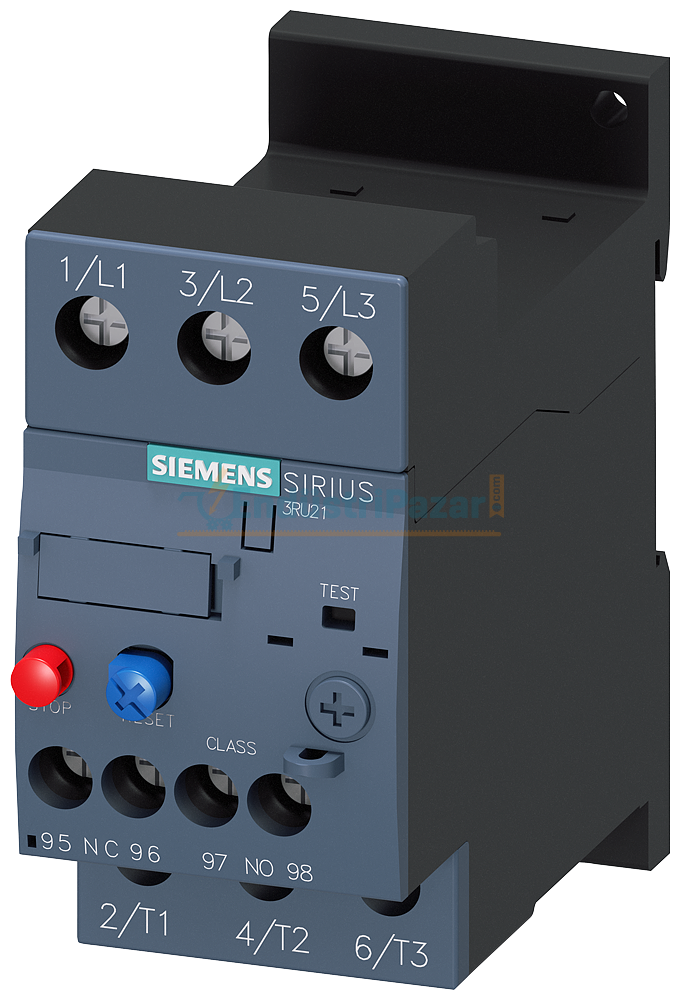

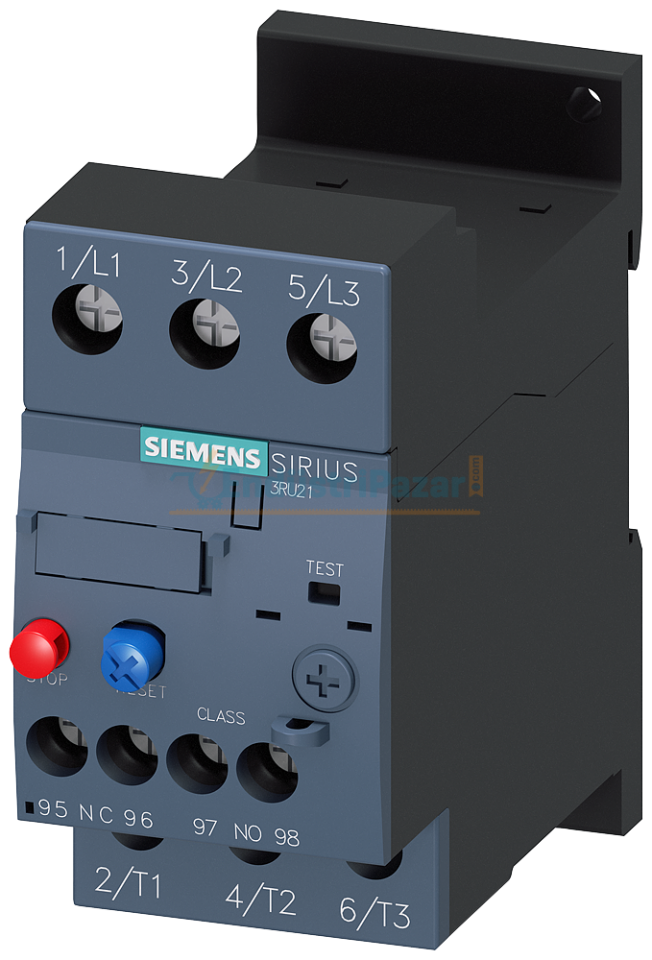

| ürün marka adı |
SIRIUS |
| ürün tanımı |
termik aşırı yük rölesi |
| ürün tipi tanımı |
3RU2 |
| Genel teknik veriler |
| aşırı akım rölesi ebadı |
S0 |
| koruyucu ebadı kombine edilebilir firmaya özel |
S0 |
| güç kaybı [W] akım anma değerinde AC'de sıcak işletim durumunda |
9,6 W |
| ● kutup başına |
3,2 W |
| güç kaybı hesaplaması türü akıma bağlı |
kare |
| izolasyon gerilimi kirlilik derecesi 3’te AC'de anma değeri |
690 V |
| şok gerilim mukavemeti anma değeri |
6 kV |
| güvenli ayırma için izin verilen maksimum gerilim |
|
| ● topraklanmamış nötr noktalı şebekelerde yardımcı ve yardımcı devre arasında |
440 V |
| ● topraklanmış nötr noktalı şebekelerde yardımcı ve yardımcı devre arasında |
440 V |
| ● topraklanmamış nötr noktalı şebekelerde ana ve yardımcı devre arasında |
440 V |
| ● topraklanmış nötr noktalı şebekelerde ana ve yardımcı devre arasında |
440 V |
| şok mukavemeti IEC 60068-2-27 uyarınca |
8g / 11 ms |
| referans işareti IEC 81346-2:2009 uyarınca |
F |
| RoHS yönetmeliği (gün/ay/yıl) |
10/01/2009 |
| SVHC substance name |
Lead CAS-No. 7439-92-1
|
| MB başına net ağırlık |
0,26 g |
| Ortam koşulları |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum |
2 000 m |
| ortam sıcaklığı |
|
| ● işletim sırasında |
-40 ... +70 °C |
| ● depolama sırasında |
-55 ... +80 °C |
| ● taşıma sırasında |
-55 ... +80 °C |
| sıcaklık kompanzasyonu |
-40 ... +60 °C |
| bağıl nem işletim sırasında |
10 ... 95 % |
| Ana akım devresi |
| kutup sayısı ana devre için |
3 |
| akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük tetikleyici |
27 ... 32 A |
| işletim gerilimi |
|
| ● anma değeri |
690 V |
| ● AC-3e'de anma değeri maksimum |
690 V |
| işletim frekansı anma değeri |
50 ... 60 Hz |
| işletim akımı anma değeri |
32 A |
| işletim akımı AC-3e'de 400 V'ta anma değeri |
32 A |
| işletim kapasitesi |
|
| ● AC-3'te |
|
| — 400 V'ta anma değeri |
15 kW |
| — 500 V'ta anma değeri |
18,5 kW |
| — 690 V'ta anma değeri |
30 kW |
| ● AC-3e'de |
|
| — 400 V'ta anma değeri |
15 kW |
| — 500 V'ta anma değeri |
18,5 kW |
| — 690 V'ta anma değeri |
30 kW |
| Yardιmcι akιm devresi |
| yardımcı anahtar modeli |
entegre |
| açıcı sayısı yardımcı kontaklar için |
1 |
| ● not |
Kontaktörün kapatılması için |
| kapayıcı sayısı yardımcı kontaklar için |
1 |
| ● not |
"Tetiklendi" mesajı için |
| CO kontak sayısı yardımcı kontaklar için |
0 |
| işletim akımı yardımcı kontaklar AC-15'te |
|
| ● 24 V'ta |
3 A |
| ● 110 V'ta |
3 A |
| ● 120 V'ta |
3 A |
| ● 125 V'ta |
3 A |
| ● 230 V'ta |
2 A |
| ● 400 V'ta |
1 A |
| ● 690 V'ta |
0,75 A |
| işletim akımı yardımcı kontaklar DC-13'te |
|
| ● 24 V'ta |
2 A |
| ● 60 V'ta |
0,3 A |
| ● 110 V'ta |
0,22 A |
| ● 125 V'ta |
0,22 A |
| ● 220 V'ta |
0,11 A |
| kontak yük kapasitesi yardımcı kontaklar UL uyarınca |
B600 / R300 |
| Koruma/ Kontrol fonksiyonu |
| tetikleme sınıfı |
CLASS 10 |
| aşırı yük tetikleme elemanı modeli |
Termik |
| Nominal UL/CSA verileri |
| tam yük akımı (FLA) 3 fazlı trifaz motor için |
|
| ● 480 V'ta anma değeri |
32 A |
| ● 600 V'ta anma değeri |
32 A |
| Kısa devre koruması |
| sigorta elemanı modeli |
|
| ● yardımcı anahtar kısa devre koruması için gerekli |
sigorta gG: 6 A, hareketli: 10 A |
| Montaj/ Sabitleme/ Ebatlar |
| montaj konumu |
tekil kurulum: dikey montaj düzleminde +/-135 ° döndürülebilir ve +/-45 ° devrilebilir; detaylar için bkz. işletme kitabı |
| sabitleme türü |
tek başına monte edilebilen |
| yükseklik |
97 mm |
| genişlik |
45 mm |
| derinlik |
95 mm |
| Bağlantılar/ Terminaller |
| ürün bileşeni çıkarılabilir yardımcı akım ve kontrol devresi terminali |
Hayir |
| elektrik bağlantısı modeli |
|
| ● ana devre için |
vida bağlantısı |
| ● yardımcı ve kontrol devreleri için |
vida bağlantısı |
| elektrik bağlantısı düzeni ana devre için |
üstte ve altta |
| bağlanabilir iletken kesiti türü |
|
| ● ana kontaklar için |
|
| — tek telli veya çok telli |
1x (1 ... 2,5 mm²), 1x (2,5 ... 10 mm²) |
| — ince telli kablo uç işlemeli |
2x (1 ... 2,5 mm²), 2x (2,5 ... 6 mm²), 1x 10 mm² |
| ● AWG hatlarında ana kontaklar için |
2x (16 ... 12), 2x (14 ... 8) |
| bağlanabilir iletken kesiti türü |
|
| ● yardımcı kontaklar için |
|
| — tek telli veya çok telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| — ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için |
2x (20 ... 16), 2x (18 ... 14) |
| sıkma torku |
|
| ● ana kontaklar için vida bağlantısında |
2 ... 2,5 N·m |
| ● yardımcı kontaklar için vida bağlantısında |
0,8 ... 1,2 N·m |
| tornavida şaftı modeli |
çap 5 ... 6 mm |
| tornavida ucunun büyüklüğü |
Pozidriv Gr. 2 |
| yiv modeli bağlantı vidası |
|
| ● ana kontaklar için |
M4 |
| ● yardımcı ve kontrol kontakları |
M3 |
| Emniyet |
| devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca |
50 FIT |
| MTTF yüksek zorlanma oranında |
2 280 a |
| IEC 61508 |
| T1 değeri |
|
| ● Proof-Test aralığı veya kullanım süresi için IEC 61508 uyarınca |
20 a |
| Elektrik Güvenliği |
| IP koruma türü ön tarafta IEC 60529 uyarınca |
IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca |
önden dikey dokunma durumunda parmak korumalı |
| Gösterge |
| gösterge modeli anahtarlama durumu için |
İtici |
| çevresel ürün açıklaması |
|
| ● küresel ısınma potansiyeli [CO2 eq] / üretim esnasında |
1.63 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / dağıtım sırasında |
0.0607 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / işletim sırasında |
65.6 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca |
-0.0167 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / toplam |
67.3 kg |
