| ürün marka adı |
SIRIUS |
| ürün |
termik aşırı yük yükü |
| ürün tipi |
3RU2 |
| Genel teknik veriler |
| aşırı spor yapmaması ebadı |
S00 |
| koruyucu ebadı birleştirilebilir firmaya özel |
S00 |
| güç kaybı [W] akım anma değeri AC'de sıcak çalışma durumunda |
5,7 W |
| Yalıtım özelliği özelliği 3'te AC'de anma değeri |
690 V |
| şok gerilim dayanımı anma değeri |
6 kV |
| Güvenli ayırma için izin verilen maksimum voltaj |
|
| ● topraksız nötr noktalı şebekelerde yardımcı ve yardımcı devre arasında |
440 V |
| ● topraklanmış nötr noktalı şebekelerde yardımcı ve yardımcı devre arasında |
440 V |
| ● topraksız nötr noktalı şebekelerde ana ve yardımcı devre arasında |
440 V |
| ● topraklanmış nötr noktalı şebekelerde ana ve yardımcı devre arasında |
440 V |
| şok dayanımı IEC 60068-2-27'ye uygun olarak kalır |
8g / 11 ms |
| IEC 81346-2:2009 referans işareti devam ediyor |
F |
| RoHS yönetmeliği (gün/ay/yıl) |
10/01/2009 |
| MB başına net |
0,168 kg |
| Ortamlar |
| kurulum oranları NN üzerinde maksimum |
2000 metre |
| ortamlar |
|
| ● işletim sırasında |
-40 ... +70 °C |
| ● depolama sırasında |
-55 ... +80 °C |
| ● taşıma sırasında |
-55 ... +80 °C |
| sıcaklık kompanzasyonu |
-40 ... +60 °C |
| bağıl nem çalışma sırasında |
10 ... 95 % |
| Anass |
| kutup sayıları ana devre için |
3 |
| akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük tetikleyici |
2,2 ... 3,2 A |
| satıcılar |
|
| ● anma değeri |
690 V |
| ● AC-3e'de anma değeri maksimum |
690 V |
| yayın miktarı anma değeri |
50 ... 60 Hz |
| işletim akımı anma değeri |
3,2 A |
| çalışma akımı AC-3e'de 400 V'ta anma değeri |
3,2 A |
| ziyaretçiler |
|
| ● AC-3'te |
|
| — 400 V'ta anma değeri |
1,1 kW |
| — 500 V'ta anma değeri |
1,5 kW |
| — 690 V'ta anma değeri |
2,2 kW |
| ● AC-3e'de |
|
| — 400 V'ta anma değeri |
1,1 kW |
| — 500 V'ta anma değeri |
1,5 kW |
| — 690 V'ta anma değeri |
2,2 kW |
| Yardιmcι akim sırt |
| yardımcı anahtar modeli |
entegre |
| açıcı sayıları yardımcı kontaklar için |
1 |
| ● değil |
Kontaktörün kapatılması için |
| kapasitör sayısı yardımcı kontaklar için |
1 |
| ● değil |
"Tetiklendi"; mesaj için |
| CO kontak sayıları yardımcı kontaklar için |
0 |
| sistemin yardımcı kontakları AC-15'te |
|
| ● 24 V'ta |
3 A |
| ● 110 V'ta |
3 A |
| ● 120 V'ta |
3 A |
| ● 125 V'ta |
3 A |
| ● 230 V'ta |
2 A |
| ● 400 V'ta |
1 A |
| ● 690 V'ta |
0,75 A |
| sistemin yardımcı kontakları DC-13'te |
|
| ● 24 V'ta |
2 A |
| ● 60 V'ta |
0,3 A |
| ● 110 V'ta |
0,22 A |
| ● 125 V'ta |
0,22 A |
| ● 220 V'ta |
0,11 A |
| kontak yük kapasitesi yardımcı kontaklar UL kalır |
B600 / R300 |
| Koruma/Kontrol fonksiyonu |
| Tıraşlama |
10. SINIF |
| aşırı yük tetikleme elemanı modeli |
Termik |
| Nominal UL/CSA verileri |
| tam yük akımı (FLA) 3 fazlı trifaz motor için |
|
| ● 480 V'ta anma değeri |
3,2 A |
| ● 600 V'ta anma değeri |
3,2 A |
| Kısa devreler |
| sigorta uzmanı modeli |
|
| ● yardımcı anahtar kısa devre koruması için gerekli |
sigorta gG: 6 A, hareketlilik: 10 A |

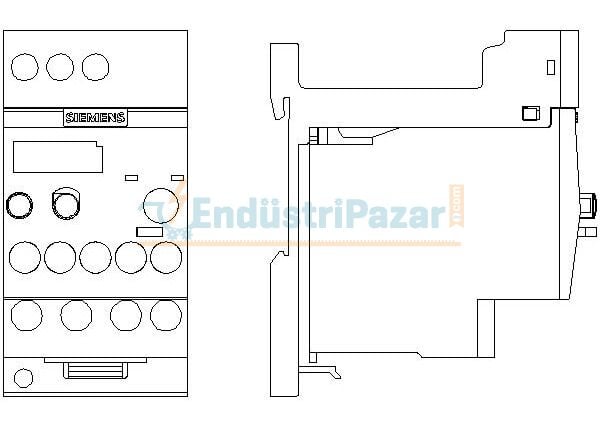

| Montaj/ Sabitleme/ Ebatlar |
| montaj yeri |
tekil kurulum: dikey montaj uçağında +/-135 ° gerçekleştirilebilir ve +/-45 ° döndürülebilir; detaylar için bkz. işletme kitabı |
| tür |
tek başına monte edilmiş |
| uzaklık |
89 mm |
| kapsam |
45 mm |
| derin |
80 mm |
| Bağlantılar/ Terminaller |
| ürün bileşenlerinin yardımcı akım ve kontrol devreleri terminali |
Hayir |
| elektrik bağlantı modeli |
|
| ● ana devre için |
vida |
| ● yardımcı ve kontrol devreleri için |
vida |
| elektrik bağlantısı düzeni ana devre için |
üstte ve altta |
| kablolu iletken kesiti türü |
|
| ● ana kontaklar için |
|
| — tek telli veya çok telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında ana kontaklar için |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| kablolu iletken kesiti türü |
|
| ● yardımcı kontaklar için |
|
| — tek telli veya çok telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| — ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için |
2x (20 ... 16), 2x (18 ... 14) |
| sıkma torku |
|
| ● ana kontaklar için vida bağlantısında |
0,8 ... 1,2 N·m |
| ● yardımcı kontaklar için vida bağlantısında |
0,8 ... 1,2 N·m |
| özelliklerin modeli |
çap 5 ... 6 mm |
| hızın büyüklüğünün büyüklüğü |
Pozidriv Gr. 2 |
| yiv modeli bağlantı vidası |
|
| ● ana kontaklar için |
M3 |
| ● yardımcı ve kontrol kontakları |
M3 |
| emniyetler |
| devre dışı kalma oranı [FIT] düşük zorlanma oranında kalır SN 31920 |
50 FIT |
| MTTF yüksek zorlanma oranında |
2 280 a |
| IEC 61508 |
| T1 değeri |
|
| ● Proof-Test aralığı veya kullanım süresi için IEC 61508 saklanmaz |
20 a |
| Elektrik |
| IP koruma türü ön destekte kalır IEC 60529 |
IP20 |
| Temas koruması ön destekte kalır IEC 60529 |
önden dikey dokunma durumunda parmakla ayarlanır |
| ve |
| gösterge modeli anahtarlama durumu için |
İtici |
| ürün açıklaması |
|
| ● küresel enerji potansiyeli [CO2 eşdeğeri] / üretim sırasında |
0,978 kg |
| ● küresel enerji potansiyeli [CO2 eşdeğeri] / sunumu sırasında |
0,0425 kg |
| ● çalışma sırasında küresel enerji potansiyeli [CO2 eşdeğeri] |
39 kg |
| ● küresel enerji potansiyeli [CO2 eşdeğeri] / kullanım ömrü devam ediyor |
-0.0449 kg |
| ● küresel enerji potansiyeli [CO2 eşdeğeri] / toplam |
39,9 kg |
