| ürün marka adı |
SIRIUS |
| ürün |
güç-i |
| ürün modeli |
Motorun kendisi için |
| ürün tipi |
3RV2 |
| Genel teknik veriler |
| devre kesici ebadı |
S00 |
| koruyucu ebadı birleştirilebilir firmaya özel |
S00, S0 |
| ürün işlevi ayırıcı işlevi |
Evet |
| ürün ilavesi yardιmcι anahtar |
Evet |
| güç kaybı [W] akım anma değeri |
|
| ● AC'de sıcak çalışma durumunda |
7,25 W |
| Yalıtım özelliği özelliği 3'te AC'de anma değeri |
690 V |
| şok gerilim dayanımı anma değeri |
6 kV |
| Güvenli ayırma için izin verilen maksimum voltaj |
|
| ● topraksız nötr noktalı şebekelerde ana ve yardımcı devre arasında |
400 V |
| ● topraklanmış nötr noktalı şebekelerde ana ve yardımcı devre arasında |
400 V |
| IP korumanız |
|
| ● ön tarafta IEC 60529 kalır |
IP20 |
| ● ön tarafta |
IP20 |
| ● bağlanan terminali |
IP20 |
| şok dayanımı IEC 60068-2-27'ye uygun olarak kalır |
25g / 11 ms |
| mekanik kullanım süresi (işletim çevrimleri) |
|
| ● ana kontaklar tipik |
100.000 |
| ● yardımcı kontaklar tipik |
100.000 |
| elektrik çalışma süresi (işletim çevrimleri) tipik |
100.000 |
| IEC 81346-2:2009 referans işareti devam ediyor |
Q |
| daimi yarış anma değeri |
1,6 A |
| RoHS yönetmeliği (gün/ay/yıl) |
10/01/2009 |
| MB başına net |
320,6 g |
| Ortamlar |
| kurulum oranları NN üzerinde maksimum |
2000 metre |
| ortamlar |
|
| ● işletim sırasında |
-20 ... +60 °C |
| ● depolama sırasında |
-50 ... +80 °C |
| ● taşıma sırasında |
-50 ... +80 °C |
| sıcaklık kompanzasyonu |
-20 ... +60 °C |
| bağıl nem çalışma sırasında |
10 ... 95 % |
| Anass |
| kutup sayıları ana devre için |
3 |
| akım ayarlanabilir aktivasyon değeri akıma bağlı aşırı yük tetikleyici |
1,1 ... 1,6 A |
| gerilim türü ana devre için |
AC |
| satıcılar |
|
| ● anma değeri |
690 V |
| ● anma değeri |
20 ... 690 V |
| ● AC-3'te anma değeri maksimum |
690 V |
| ● AC-3e'de anma değeri maksimum |
690 V |
| yayın miktarı anma değeri |
50 ... 60 Hz |
| işletim akımı anma değeri |
1,6 A |
| işletim sistemi |
|
| ● AC-3'te 400 V'ta anma değeri |
1,6 A |
| ● AC-3e'de 400 V'ta anma değeri |
1,6 A |
| ziyaretçiler |
|
| ● AC-3'te |
|
| — 230 V'ta anma değeri |
0,3 kW |
| — 400 V'ta anma değeri |
0,55 kW |
| — 500 V'ta anma değeri |
0,8 kW |
| — 690 V'ta anma değeri |
1,1 kW |
| ● AC-3e'de |
|
| — 230 V'ta anma değeri |
0,3 kW |
| — 400 V'ta anma değeri |
0,55 kW |
| — 500 V'ta anma değeri |
0,8 kW |
| — 690 V'ta anma değeri |
1,1 kW |
| anahtarlama |
|
| ● AC-3'te maksimum |
15 1/sa |
| ● AC-3e'de maksimum |
15 1/sa |
| Yardιmcι akim sırt |
| gerilim türü yardımcı ve kontrol devreleri için |
AC/DC |
| açıcı sayıları yardımcı kontaklar için |
0 |
| kapasitör sayısı yardımcı kontaklar için |
0 |
| CO kontak sayıları yardımcı kontaklar için |
0 |
| Koruma/Kontrol fonksiyonu |
| ürün |
|
| ● Topraklama kesici |
Hayir |
| ● faz çıkışı bağlantıları |
Evet |
| Tıraşlama |
10. SINIF |
| aşırı yük tetikleme elemanı modeli |
Termik |
| Koruma fonksiyonu termik aşırı yük koruması (ANSI 49) |
Evet |
| Sınır kısa devre kesme kesme kapasitesi (Icu) |
|
| ● AC'de 240 V'ta anma değeri |
100 kA |
| ● AC'de 400 V'ta anma değeri |
100 kA |
| ● AC'de 500 V'ta anma değeri |
100 kA |
| ● AC'de 690 V'ta anma değeri |
100 kA |
| Çalışma kısa devre kesme kesme kapasitesi (Ics) AC'de |
|
| ● 240 V'ta anma değeri |
100 kA |
| ● 400 V'ta anma değeri |
100 kA |
| ● 500 V'ta anma değeri |
100 kA |
| ● 690 V'ta anma değeri |
100 kA |
| akım yanıt değeri ani kısa devre tetikleyicisi |
21 A |
| Nominal UL/CSA verileri |
| tam yük akımı (FLA) 3 fazlı trifaz motor için |
|
| ● 480 V'ta anma değeri |
1,6 A |
| ● 600 V'ta anma değeri |
1,6 A |
| mekanik güç çıkışı [hp] |
|
| ● tek fazlı trifaz motor için |
|
| — 230 V'ta anma değeri |
0,1 beygir gücü |
| ● 3 fazlı trifaz motor için |
|
| — 460/480 V'ta anma değeri |
1 beygir gücü |
| — 575/600 V'ta anma değeri |
0,8 beygir gücü |
| UL Dosya Numarası (CCN) |
E47705 (NLRV, NLRV7), E156943 (NKJH, NKJH7) |
| Kısa devreler |
| ürün fonksiyonu kısa devre koruması |
Evet |
| kısa devre tetikleme elemanı modeli |
taklit |
| sigorta elemanı modeli BT şebekesinde ana devrenin kısa devre yapılmasına karşı korunması için |
|
| ● 500 V'ta |
gL/gG 20 A |
| ● 690 V'ta |
gL/gG 16 A |
| belge belgesi ATEX ürün Yönergesi 2014/34/EU saklanmadı |
DMT 02 ATEX F 001 |
| Ateşleme koruma türü ATEX ürün Yönergesi 2014/34/EU |
Ex II (2) GD |

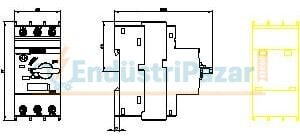

| Montaj/ Sabitleme/ Ebatlar |
| montaj yeri |
göre |
| tür |
DIN EN 60715 standardı 35 mm'lik üst geçmeli raya vidalı ve sustalı vadeye sahiptir |
| uzaklık |
97 mm |
| kapsam |
45 mm |
| derin |
97 mm |
| Gismi gerekli mesafe |
|
| ● sıralı montajda |
|
| — |
0 mm |
| — |
0 mm |
| — |
50 mm |
| — aşağı doğru |
50 mm |
| — yanlarda |
0 mm |
| ● Topraklanmış bıçak |
|
| — |
0 mm |
| — |
0 mm |
| — |
50 mm |
| — yanlarda |
30 mm |
| — aşağı doğru |
50 mm |
| ● gerilimi muhafaza eden dağıtım |
|
| — |
0 mm |
| — |
0 mm |
| — |
50 mm |
| — aşağı doğru |
50 mm |
| — yanlarda |
30 mm |
| ● topraklanmış 400 V'ta |
|
| — aşağı doğru |
30 mm |
| — |
30 mm |
| — yanlarda |
9 mm |
| ● gerilimi koruyan 400 V'ta |
|
| — aşağı doğru |
30 mm |
| — |
30 mm |
| — yanlarda |
9 mm |
| ● topraklanmış bölme 500 V'ta |
|
| — aşağı doğru |
30 mm |
| — |
30 mm |
| — yanlarda |
9 mm |
| ● gerilimi koruyan 500 V'ta |
|
| — aşağı doğru |
30 mm |
| — |
30 mm |
| — yanlarda |
9 mm |
| ● topraklanmış 690 V'ta |
|
| — aşağı doğru |
50 mm |
| — |
50 mm |
| — |
0 mm |
| — yanlarda |
30 mm |
| — |
0 mm |
| ● gerilimi koruyan 690 V'ta |
|
| — aşağı doğru |
50 mm |
| — |
50 mm |
| — |
0 mm |
| — yanlarda |
30 mm |
| — |
0 mm |
| Bağlantılar/ Terminaller |
| ürün bileşenlerinin yardımcı akım ve kontrol devreleri terminali |
Hayir |
| elektrik bağlantı modeli |
|
| ● ana devre için |
vida |
| elektrik bağlantısı düzeni ana devre için |
üstte ve altta |
| kablolu iletken kesiti türü |
|
| ● ana kontaklar için |
|
| — tek telli veya çok telli |
2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında ana kontaklar için |
2x (18 ... 14), 2x 12 |
| bağlanabilir iletken kesiti ana kontaklar için |
|
| ● tek telli veya çok telli |
0,75 ... 4 mm² |
| ● ince telli kablo uç işlemeli |
0,5 ... 2,5 mm² |
| AWG numarası kodlanmış iletken kesiti ana kontaklar için |
18 ... 12 |
| sıkma torku |
|
| ● ana kontaklar için vida bağlantısında |
0,8 ... 1,2 N·m |
| özelliklerin modeli |
Çap 5 ... 6 mm |
| hızın büyüklüğünün büyüklüğü |
Pozidriv ebat 2 |
| yiv modeli bağlantı vidası |
|
| ● ana kontaklar için |
M3 |
| emniyetler |
| ürün fonksiyonu güvenlik fonksiyonu için uygundur |
Evet |
| kullanarak |
|
| ● Konforlu açma |
Hayir |
| ● Güvenlik kapatma |
Evet |
| maksimum kullanım süresi |
10 a |
| test aşınmasına göre kullanım süresi gerekli |
Evet |
| tehlike yaratan kesilmelerin oranı |
|
| ● düşük zorlanma oranında SN 31920 ortaya çıktı |
%40 |
| ● yüksek zorlanma oranında SN 31920 ortaya çıktı |
%50 |
| B10 değerinin yüksek zorlanma oranında SN 31920 kaldığı |
5.000 |
| devre dışı kalma oranı [FIT] düşük zorlanma oranında kalır SN 31920 |
50 FIT |
| ISO 13849 |
| cihaz tipi ISO 13849-1 kalıcıdır |
3 |
| yüksek boyutlandırma ISO 13849-2 sürdürülebilirliği gerekli |
Evet |
| IEC 61508 |
| güvenli cihaz türü IEC 61508-2'ye uygun değildir |
Bir çadır |
| T1 değeri |
|
| ● Proof-Test aralığı veya kullanım süresi için IEC 61508 saklanmaz |
10 a |
| Elektrik |
| IP koruma türü ön destekte kalır IEC 60529 |
IP20 |
| Temas koruması ön destekte kalır IEC 60529 |
önden dikey dokunma durumunda parmakla ayarlanır |
| ve |
| gösterge modeli anahtarlama durumu için |
Düğme |
| ürün açıklaması |
|
| ● küresel enerji potansiyeli [CO2 eşdeğeri] / üretim sırasında |
1,98 kg |
| ● küresel enerji potansiyeli [CO2 eşdeğeri] / sunumu sırasında |
0,134 kg |
| ● çalışma sırasında küresel enerji potansiyeli [CO2 eşdeğeri] |
72,7 kg |
| ● küresel enerji potansiyeli [CO2 eşdeğeri] / kullanım ömrü devam ediyor |
-0,116 kg |
| ● küresel enerji potansiyeli [CO2 eşdeğeri] / toplam |
74.698 kg |
