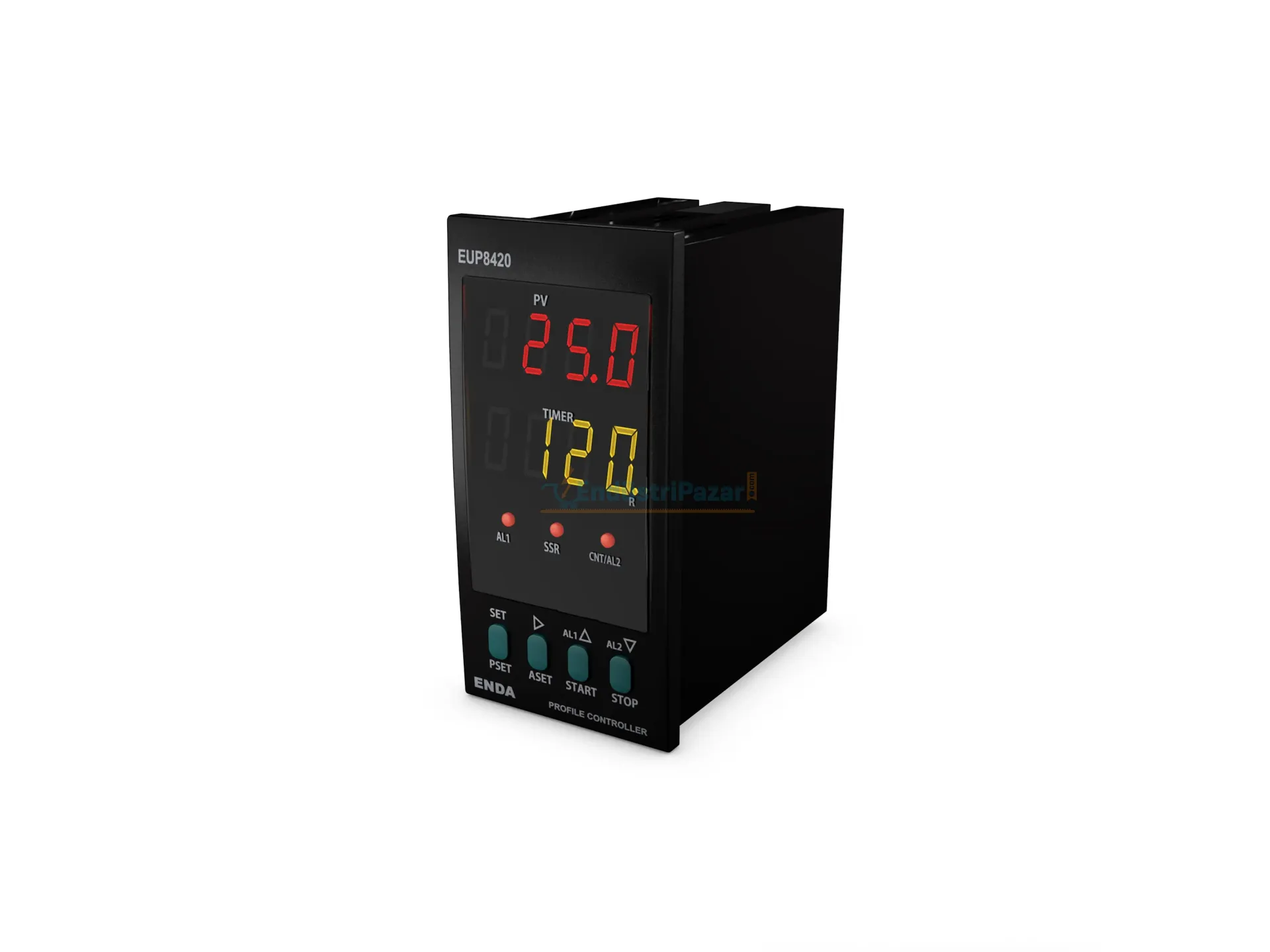

EUP8420-LV PID Universal Kontrol Cihazı ENDA

• Seçilebilir çift set değeri girebilme

• Seçilebilir Pt-100, J, K, L, T, S, R sensör tipi

• Seçilebilir 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV ve 0-50mV girişi

• 16 adıma kadar profil kontrolü yapabilme

• Her adımda AL1 ve AL2 çıkışları programlayabilme

• Elektrik kesintilerinde kaldığı yerden devam edebilme özelliği

• PID parametrelerinin otomatik hesaplanması (SELF TUNE)

• Üç farklı özellik atanabilen dijital giriş

• Üç farklı özellik atanabilen F fonksiyon tuşu

• Soft-Start özelliği

• Seçilebilir Analog, SSR yada röle kontrol çıkışı

• Seçilebilir 0-20mA ve 4-20mA analog kontrol çıkışı

• İkinci Alarm ya da sıcaklık kontrol çıkışı olarak kullanılabilen C/A2 röle çıkışı

• Birinci Alarm çıkışı veya PID soğutma çıkışı olarak kullanılabilen A1 röle çıkışı

• Seçilebilir Isıtma/Soğutma kontrolü

• Giriş için Offset özelliği

• Prob arızası durumunda röle konumlarını seçebilme veya periyodik ve otomatik periyodik çalışma

• RS-485 ModBus protokolüyle haberleşme

• EN standartlarına göre CE markalı






  Çevresel Özellikler
  Ortam/Depolama Sıcaklığı	0...50 ºC / -25...70 ºC
  Bağıl Nem	31 ºC'ye kadar %80, sonra lineer olarak azalıp 40 ºC'de %50'ye düşen nemde çalışır
  Koruma Sınıfı	EN 60529 standardına göre Ön panel: IP65, Arka panel: IP20
  Yükseklik	En çok 2000m
  Elektriksel Özellikler
  Besleme Voltajı	90-250V AC 50/60Hz veya 10-30V DC / 8-24V AC
  Güç Tüketimi	5VA
  Bağlantı	Soketli klemens
  Skala	Pt-100 rezistans termometre -199.9...600.0 °C / -200...600 °C J (Fe-Const) termokupl -30.0....600.0 °C / -30....600°C K (NiCr-Ni) termokupl -30.0...999.9 °C / -30...1300°C L (Fe-CuNi) termokupl -30.0....600.0 °C / -30....600°C T (Cu-CuNi) termokupl -30.0...400.0 °C / -30....400°C S (Pt10Rh-Pt) termokupl -40...1700 °C R (Pt13Rh-Pt) termokupl -40...1700 °C 0-20mA, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişler -1999...9999 (max skala aralığı 10000)
  Doğruluk	Pt-100 (rezistans termometre), 0-20m, 4-20mA, 0-10V, 2-10V, 0-25mV, 0-50mV girişi: ±%0.2 (tam skalanın) ±1 hane Termokupl: ±%0.5 (tam skalanın) ±1 hane
  Hat Direnci	Termokupl için en çok 100ohm, 3 telli Pt-100 için en çok 20ohm
  Çıkışlar
  C/A2 çıkışı	Röle: 250V AC, 2A (rezistif yük için), NO+NC (Kontrol veya Alarm2 çıkışı olarak seçilebilir)
  A1 çıkışı	Röle: 250V AC, 2A ( rezistif yük için), NO (Alarm1 ve Soğutma kontrol çıkışı olarak seçilebilir)
  ANL/SSR çıkışı	0-20mA, 4-20mA, 24V 20mA maksimum SSR çıkışı. Max. yük direnci 600 ohm (12 bit %0.2 doğruluk)
  Röle Ömrü	Yüksüz 30.000.000 anahtarlama; 250V AC, 2A rezistif yükte 300.000 anahtarlama
  Kontrol
  Kontrol Biçimi	Tek set-değer ve alarm kontrolü
  Kontrol Yöntemi	On-Off, P, PI, PD, PID
  A/D Dönüştürücü	14 bit
  Örnekleme Zamanı	100ms
  Oransal Band	%0.0 ile %100.0 arasında ayarlanabilir. Pb=%0.0 ise On-Off kontrol seçilir.
  Kontrol Periyodu	1 ile 125 saniye arasında ayarlanabilir
  Histerisiz	1 ile 50 °C/F arasında ayarlanabilir
  Çıkış Gücü	Set değerindeki oran %0 ile %100 arasında ayarlanabilir
  Kutu
  Montaj Şekli	Sıkıştırılarak panoya yerleştirilir
  Ebat	G48xY96xD87 mm
  Ağırlık	Yaklaşık 400g (ambalajlı olarak)
  Kutu Malzemeleri	Kendi kendine sönen plastikler kullanılmıştır
