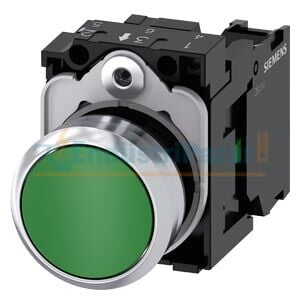

| ürün marka adı |
SIRIUS ACT |
| ürün tanımı |
Buton |
| ürün modeli |
Komple cihaz |
| ürün tipi tanımı |
3SU1 |
| ürün hattı |
Metal, parlak, 22 mm |
| üretici ürün numarası |
|
| ● teslimat kapsamındaki kontakt modülü pozisyon 1'de |
3SU1400-1AA10-1BA0 |
| ● teslimat kapsamındaki tutucu |
3SU1550-0AA10-0AA0 |
| ● teslimat kapsamındaki çalıştırıcı |
3SU1050-0AB40-0AA0 |
| komut yeri sayısı |
1 |
| Çalιştιrma düğmesi |
| çalıştırma elemanı modeli |
Basmalı düğme, yassı |
| fonksiyon şekli çalıştırma elemanı |
hareketli |
| ürün ilavesi opsiyonel aydınlatma aracı |
Hayir |
| renk çalıştırma elemanı |
yeşil |
| malzeme çalıştırma elemanı |
plastik |
| form çalıştırma elemanı |
yuvarlak |
| dιş çap çalıştırma elemanı |
29,45 mm |
| kontak modülü sayısı |
1 |
| Ön halka |
| ürün bileşeni ön halka |
Evet |
| ön halka modeli |
Standart |
| malzeme ön halka |
Metal parlak |
| renk ön halka |
gümüş |
| Tutucu |
| malzeme tutucu |
Plastik |
| Gösterge |
| LED modül sayısı |
0 |
| Genel teknik veriler |
| ürün fonksiyonu zorla açma |
Hayir |
| ürün bileşeni aydınlatma aracı |
Hayir |
| izolasyon gerilimi anma değeri |
500 V |
| kirlilik derecesi |
3 |
| gerilim türü işletim gerilimi |
AC/DC |
| şok gerilim mukavemeti anma değeri |
6 kV |
| IP koruma türü |
IP66, IP67, IP69(IP69K) |
| IP koruma türü bağlantι terminali |
IP20 |
| NEMA koruma türü |
1, 2, 3, 3R, 4, 4X, 12, 13 |
| şok mukavemeti |
|
| ● IEC 60068-2-27 uyarınca |
yarım sinüs dalgası 15 g / 11 ms |
| titreşime dayanıklılık |
|
| ● IEC 60068-2-6 uyarınca |
10 ... 500 Hz: 5 g |
| anahtarlama frekansı maksimum |
3 600 1/h |
| mekanik kullanım süresi (işletim çevrimleri) tipik |
10 000 000 |
| elektrikli işletim süresi (işletim çevrimleri) tipik |
10 000 000 |
| termik akım |
10 A |
| referans işareti IEC 81346-2:2009 uyarınca |
S |
| daimi akım C karakteristik minyatür devre kesicinin |
10 A; 400 A'dan küçük bir kısa devre akımı için |
| daimi akım DIAZED hareketli sigorta fişi |
10 A |
| daimi akım DIAZED sigorta fişi gG |
10 A |
| RoHS yönetmeliği (gün/ay/yıl) |
10/01/2014 |
| MB başına net ağırlık |
69 g |
| işletim gerilimi |
|
| ● AC'de |
|
| — 50 Hz'de anma değeri |
5 ... 500 V |
| — 60 Hz'de anma değeri |
5 ... 500 V |
| ● DC'de anma değeri |
5 ... 500 V |
| Güç elektroniği |
| kontak güvenilirliği |
100 milyonda bir hatalı anahtarlama 17 V, 5 mA), 10 milyonda bir hatalı anahtarlama (5 V, 1 mA) |
| Yardιmcι akιm devresi |
| yardımcı kontak modeli yardımcı kontaklar |
Gümüş alaşım |
| açıcı sayısı yardımcı kontaklar için |
0 |
| kapayıcı sayısı yardımcı kontaklar için |
1 |
| Bağlantılar/ Terminaller |
| elektrik bağlantısı modeli |
vida tipi klemens |
| ● modül ve aksesuar |
Vida bağlantısı |
| bağlanabilir iletken kesiti türü |
|
| ● tek telli kablo uç işlemeli |
2x (0,5 ... 0,75 mm²) |
| ● tek telli kablo uç işlemesiz |
2x (1,0 ... 1,5 mm²) |
| ● ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²) |
| ● ince telli kablo uç işlemesiz |
2x (1,0 ... 1,5 mm²) |
| ● AWG hatlarında |
2x (18 ... 14) |
| sıkma torku tutucudaki vidalar |
1 ... 1,2 N·m |
| sıkma torku vida bağlantısında |
0,8 ... 0,9 N·m |
| Emniyet |
| ürün fonksiyonu güvenlik fonksiyonu için uygundur |
Evet |
| test aşınmaya göre kullanım süresi gerekli |
Evet |
| tehlike yaratan kesilmelerin oranı |
|
| ● yüksek zorlanma oranında normalde açık kontak başına SN 31920 uyarınca |
50 % |
| B10 değeri yüksek zorlanma oranında SN 31920 uyarınca |
10 000 000 |
| ISO 13849 |
| cihaz tipi ISO 13849-1 uyarınca |
3 |
| IEC 61508 |
| emniyetli cihaz türü IEC 61508-2 uyarınca |
A tipi |
| T1 değeri Proof-Test aralığı veya kullanım süresi için IEC 61508 uyarınca |
20 a |
| Ortam koşulları |
| ortam sıcaklığı |
|
| ● işletim sırasında |
-25 ... +70 °C |
| ● depolama sırasında |
-40 ... +80 °C |
| çevre kategorisi işletim sırasında IEC 60721 uyarınca |
3M6, 3S2, 3B2, 3C3, 3K6 (% 10 ... 95 bağıl nemde, ön panel arkasında bulunan tüm cihazlar için işletim esnasında yoğuşmaya izin verilmez) |
| Montaj/ Sabitleme/ Ebatlar |
| sabitleme türü |
ön panele montaj |
| ● modül ve aksesuar |
Ön plaka tespiti |
| yükseklik |
40 mm |
| genişlik |
30 mm |
| form montaj deliği |
yuvarlak |
| montaj çapı |
22,3 mm |
| montaj çapının pozitif toleransı |
0,4 mm |
| montaj yüksekliği |
11 mm |
| montaj genişliği |
29,5 mm |
| montaj derinliği |
49,7 mm |
| Environmental footprint |
| çevresel ürün açıklaması(EPD) |
Evet |
| küresel ısınma potansiyeli [CO2 eq] toplam |
0,593 kg |
| küresel ısınma potansiyeli [CO2 eq] üretim esnasında |
0,625 kg |
| küresel ısınma potansiyeli [CO2 eq] işletim sırasında |
0,235 kg |
| küresel ısınma potansiyeli [CO2 eq] kullanım ömrü uyarınca |
-0,267 kg |
| Siemens Eko Profili (SEP) |
Siemens EcoTech |
| çevresel ürün açıklaması |
|
| ● küresel ısınma potansiyeli [CO2 eq] / üretim esnasında |
0.625 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / işletim sırasında |
0.235 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca |
-0.267 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / toplam |
0.593 kg |
