| Versiyon |
| ürün marka adı |

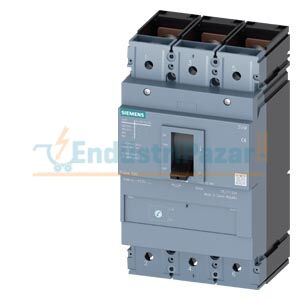

SENTRON |
| ürün tanımı |
Kompakt devre kesici |
| ürün modeli |
Tesis koruması |
| aşιrι akım tetikelyici modeli |
TM220 |
| aşιrι akım devindiricisinin koruma fonksiyonu |
LI |
| kutup sayısı |
3 |
| Genel teknik veriler |
| izolasyon gerilimi / anma değeri |
800 V |
| işletim gerilimi / AC'de / 50/60 Hz'de / anma değeri |
500 V |
| işletim gerilimi / DC'de / anma değeri |
500 V |
| işletim gerilimi / AC'de / anma değeri |
690 V |
| güç kaybı [W] / maksimum |
123 W |
| güç kaybı [W] / akım anma değerinde / AC'de / sıcak işletim durumunda / kutup başına |
40,9 W |
| mekanik kullanım süresi (işletim çevrimleri) / tipik |
15 000 |
| elektrikli işletim süresi (işletim çevrimleri) / AC-1'de / 380/415 V'ta |
4 000 |
| ürün özelliği / nötr iletken için / sonradan eklenebilir / kısa devre ve aşırı yük koruması |
Hayir |
| toprak hattı denetimi modeli |
Yok |
| ürün fonksiyonu |
|
| ● iletişim fonksiyonu |
Hayir |
| ● diğer ölçüm fonksiyonları |
Hayir |
| MB başına net ağırlık |
4,957 kg |
| Elektrik |
| işletim akımı |
|
| ● 40 °C'de |
500 A |
| ● 45 °C'de |
500 A |
| ● 50 °C'de |
500 A |
| ● 55 ℃'de |
488 A |
| ● 60 °C'de |
476 A |
| ● 65 °C'de |
464 A |
| ● 70 °C'de |
452 A |
| Anahtarlama kapasitesi IEC 60947 |
| devre kesicinin anahtarlama kapasitesi sınıfı |
S |
| sınır kısa devre akımı kesme kapasitesi (Icu) |
|
| ● 240 V'ta |
55 kA |
| ● 415 V'ta |
36 kA |
| ● 440 V'ta |
36 kA |
| ● 500 V'ta |
25 kA |
| işletim kısa devre akımı kesme kapasitesi (Ics) |
|
| ● 240 V'ta |
41 kA |
| ● 415 V'ta |
27 kA |
| ● 440 V'ta |
27 kA |
| ● 500 V'ta |
18 kA |
| kısa devre akımı açma kapasitesi (Icm) |
|
| ● 240 V'ta |
121 kA |
| ● 415 V'ta |
76 kA |
| ● 440 V'ta |
76 kA |
| ● 500 V'ta |
53 kA |
| kısa devreye karşı koruma modeli |
DC şebekelerindeki anahtarlama kapasitesi değerleri için bkz. 3VA kompakt devre kesici cihaz kitabı; link, son bölümdeki Servis ve Destek altında bulunabilir |
| Ayarlanabilir parametreler |
| ürün özelliği / L tetiklemede / açılabilir/kapatılabilir |
Hayir |
| ayar akımının (lr) ayarlanabilir tepki değeri / L tetikleyici / I2t karakteristik eğrisinde |
|
| ● minimum |
350 A |
| ● maksimum |
500 A |
| gecikme süresinin (tr) ayarlanabilir tepki değeri / L tetiklemede / I2t karakteristik eğrisinde |
|
| ● minimum |
1 s |
| ● maksimum |
1 s |
| ayarlama akımının (li) ayarlanabilir tepki değeri / I tetiklemede |
|
| ● minimum |
5 000 A |
| ● maksimum |
5 000 A |
| ayarlanabilir ayar akımı (InN) / N tetiklemede |
|
| ● minimum |
0 A |
| ● maksimum |
0 A |
| akım ayarlanabilir aktivasyon değeri / ani kısa devre tetikleyicisi |
|
| ● maksimum |
5 000 A |
| ürün fonksiyonu / topraklama koruması |
Hayir |
| Mekanik Tasarım |
| ürün bileşeni |
|
| ● alçak gerilim tetikleyicisi |
Hayir |
| ● açtırma bobini |
Hayir |
| ● alarm anahtarı |
Hayir |
| yükseklik [inç] |
9,76 in |
| yükseklik |
248 mm |
| genişlik [inç] |
5,43 in |
| genişlik |
138 mm |
| derinlik [inç] |
4,33 in |
| derinlik |
110 mm |
| Bağlantılar |
| elektrik bağlantısı düzeni / ana devre için |
ön taraftaki bağlantı |
| elektrik bağlantısı modeli / ana devre için |
çift taraflı vidalı yassı bağlantı |
| bağlanabilir iletken kesiti türü / düz ray bağlantısı için / minimum |
20 x 1 mm |
| bağlanabilir iletken kesiti türü / düz ray bağlantısı için / maksimum |
35 x 10 mm |
| yüzey modeli / bağlantıların / şalterin alt kısmında (N, 1, 3, 5) |
Gümüş |
| yüzey modeli / bağlantıların / şalterin alt tarafında (N, 2, 4, 6) |
Gümüş |
| Yardımcı devre |
| CO kontak sayısı / yardımcı kontaklar için |
0 |
| Aksesuarlar |
| ürün ilavesi / opsiyonel / motor tahriki |
Hayir |
| Çevresel koşullar |
| IP koruma türü / ön tarafta |
IP40 |
| ortam sıcaklığı |
|
| ● işletim sırasında / minimum |
-25 °C |
| ● işletim sırasında / maksimum |
70 °C |
| ● depolama sırasında / minimum |
-40 °C |
| ● depolama sırasında / maksimum |
80 °C |
