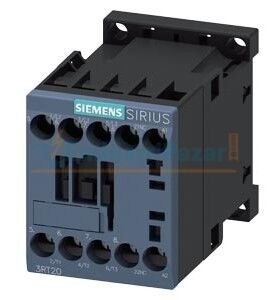

| ürün marka adı |
SIRIUS |
| ürün tanımı |
Güç kontaktörü |
| ürün tipi tanımı |
3RT2 |
| Genel teknik veriler |
| koruyucu ebadı |
S00 |
| ürün ilavesi |
|
| ● iletişim fonksiyon modülü |
Hayir |
| ● yardιmcι anahtar |
Evet |
| güç kaybı [W] akım anma değerinde |
|
| ● AC'de sıcak işletim durumunda |
0,6 W |
| ● AC'de sıcak işletim durumunda kutup başına |
0,2 W |
| ● yük akım parçasız tipik |
1,1 W |
| güç kaybı hesaplaması türü akıma bağlı |
kare |
| izolasyon gerilimi |
|
| ● ana akım devresinin kirlilik derecesi 3’te anma değeri |
690 V |
| ● yardımcı akım devresinin kirlilik derecesi 3’te anma değeri |
690 V |
| şok gerilim mukavemeti |
|
| ● ana akım devresinin anma değeri |
6 kV |
| ● yardımcı akım devresinin anma değeri |
6 kV |
| güvenli ayırma için izin verilen maksimum gerilim bobin ve ana kontaklar arasında EN 60947-1 uyarınca |
400 V |
| şok mukavemeti dikdörtgen darbede |
|
| ● AC'de |
6,7 g / 5 ms, 4,2 g / 10 ms |
| şok mukavemeti sinüs darbesinde |
|
| ● AC'de |
10,5 g / 5 ms, 6,6 g / 10 ms |
| mekanik kullanım süresi (işletim çevrimleri) |
|
| ● kontaktör tipik |
30 000 000 |
| ● elektronik uyumlu yardımcı anahtar bloklu kontaktör tipik |
5 000 000 |
| ● yardımcı anahtar bloklu kontaktör tipik |
10 000 000 |
| referans işareti IEC 81346-2:2009 uyarınca |
Q |
| RoHS yönetmeliği (gün/ay/yıl) |
10/01/2009 |
| MB başına net ağırlık |
231 g |
| Ortam koşulları |
| kurulum yüksekliği NN üzerinde yükseklikte maksimum |
2 000 m |
| ortam sıcaklığı |
|
| ● işletim sırasında |
-25 ... +60 °C |
| ● depolama sırasında |
-55 ... +80 °C |
| bağıl nem minimum |
10 % |
| bağıl nem 55 ℃'de IEC 60068-2-30 uyarınca maksimum |
95 % |
| Ana akım devresi |
| kutup sayısı ana devre için |
3 |
| kapayıcı sayısı ana kontaklar için |
3 |
| açıcı sayısı ana kontaklar için |
0 |
| işletim gerilimi |
|
| ● AC-3'te anma değeri maksimum |
690 V |
| ● AC-3e'de anma değeri maksimum |
690 V |
| işletim akımı |
|
| ● AC-1'de 400 V'ta 40 °C ortam sıcaklığında anma değeri |
18 A |
| ● AC-1'de |
|
| — 690 V'a kadar 40 °C ortam sıcaklığında anma değeri |
18 A |
| — 690 V'a kadar 60 °C ortam sıcaklığında anma değeri |
16 A |
| ● AC-3'te |
|
| — 400 V'ta anma değeri |
7 A |
| — 500 V'ta anma değeri |
6 A |
| — 690 V'ta anma değeri |
4,9 A |
| ● AC-3e'de |
|
| — 400 V'ta anma değeri |
7 A |
| — 500 V'ta anma değeri |
6 A |
| — 690 V'ta anma değeri |
4,9 A |
| ● AC-4'te 400 V'ta anma değeri |
6,5 A |
| ● AC-5a'da 690 V'a kadar anma değeri |
15,8 A |
| ● AC-5b'de 400 V'a kadar anma değeri |
5,8 A |
| ● AC-6a'da |
|
| — 230 V'a kadar n=20 akım pik değerinde anma değeri |
4 A |
| — 400 V'a kadar n=20 akım pik değerinde anma değeri |
4 A |
| — 500 V'a kadar n=20 akım pik değerinde anma değeri |
3,8 A |
| — 690 V'a kadar n=20 akım pik değerinde anma değeri |
3,6 A |
| ● AC-6a'da |
|
| — 230 V'a kadar n=30 akım pik değerinde anma değeri |
2,7 A |
| — 400 V'a kadar n=30 akım pik değerinde anma değeri |
2,7 A |
| — 500 V'a kadar n=30 akım pik değerinde anma değeri |
2,5 A |
| — 690 V'a kadar n=30 akım pik değerinde anma değeri |
2,4 A |
| minimum kesit ana devrede maksimum AC-1 anma değerinde |
2,5 mm² |
| işletim akımı yakl. 200.000 işletim çevrimi için AC-4'te |
|
| ● 400 V'ta anma değeri |
2,6 A |
| ● 690 V'ta anma değeri |
1,8 A |
| işletim akımı |
|
| ● 1 akım hattında DC-1’de |
|
| — 24 V'ta anma değeri |
15 A |
| — 60 V'ta anma değeri |
15 A |
| — 110 V'ta anma değeri |
1,5 A |
| — 220 V'ta anma değeri |
0,6 A |
| — 440 V'ta anma değeri |
0,42 A |
| — 600 V'ta anma değeri |
0,42 A |
| ● seri devre 2 akım hattında DC-1’de |
|
| — 24 V'ta anma değeri |
15 A |
| — 60 V'ta anma değeri |
15 A |
| — 110 V'ta anma değeri |
8,4 A |
| — 220 V'ta anma değeri |
1,2 A |
| — 440 V'ta anma değeri |
0,6 A |
| — 600 V'ta anma değeri |
0,5 A |
| ● seri devre 3 akım hattında DC-1’de |
|
| — 24 V'ta anma değeri |
15 A |
| — 60 V'ta anma değeri |
15 A |
| — 110 V'ta anma değeri |
15 A |
| — 220 V'ta anma değeri |
15 A |
| — 440 V'ta anma değeri |
0,9 A |
| — 600 V'ta anma değeri |
0,7 A |
| ● 1 akım hattında DC-3'te DC-5'te |
|
| — 24 V'ta anma değeri |
15 A |
| — 60 V'ta anma değeri |
0,35 A |
| — 110 V'ta anma değeri |
0,1 A |
| ● seri devre 2 akım hattında DC-3'te DC-5'te |
|
| — 24 V'ta anma değeri |
15 A |
| — 60 V'ta anma değeri |
3,5 A |
| — 110 V'ta anma değeri |
0,25 A |
| ● seri devre 3 akım hattında DC-3'te DC-5'te |
|
| — 24 V'ta anma değeri |
15 A |
| — 60 V'ta anma değeri |
15 A |
| — 110 V'ta anma değeri |
15 A |
| — 220 V'ta anma değeri |
1,2 A |
| — 440 V'ta anma değeri |
0,14 A |
| — 600 V'ta anma değeri |
0,14 A |
| işletim kapasitesi |
|
| ● AC-3'te |
|
| — 230 V'ta anma değeri |
1,5 kW |
| — 400 V'ta anma değeri |
3 kW |
| — 500 V'ta anma değeri |
3 kW |
| — 690 V'ta anma değeri |
4 kW |
| ● AC-3e'de |
|
| — 230 V'ta anma değeri |
1,5 kW |
| — 400 V'ta anma değeri |
3 kW |
| — 500 V'ta anma değeri |
3 kW |
| — 690 V'ta anma değeri |
4 kW |
| işletim kapasitesi yakl. 200.000 işletim çevrimi için AC-4'te |
|
| ● 400 V'ta anma değeri |
1,15 kW |
| ● 690 V'ta anma değeri |
1,15 kW |
| işletim görünür gücü AC-6a'da |
|
| ● 230 V'a kadar n=20 akım pik değerinde anma değeri |
1,5 kVA |
| ● 400 V'a kadar n=20 akım pik değerinde anma değeri |
2,7 kVA |
| ● 500 V'a kadar n=20 akım pik değerinde anma değeri |
3,3 kVA |
| ● 690 V'a kadar n=20 akım pik değerinde anma değeri |
4,3 kVA |
| işletim görünür gücü AC-6a'da |
|
| ● 230 V'a kadar n=30 akım pik değerinde anma değeri |
1 kVA |
| ● 400 V'a kadar n=30 akım pik değerinde anma değeri |
1,8 kVA |
| ● 500 V'a kadar n=30 akım pik değerinde anma değeri |
2,2 kVA |
| ● 690 V'a kadar n=30 akım pik değerinde anma değeri |
2,9 kVA |
| kısa süreli akım mukavemeti soğuk işletim durumunda 40 °C'ye kadar |
|
| ● 1 sn. ile sınırlı akımsız anahtarlamalı maksimum |
120 A; AC-1 anma değerine uygun minimum kesit kullanın |
| ● 5 sn. ile sınırlı akımsız anahtarlamalı maksimum |
86 A; AC-1 anma değerine uygun minimum kesit kullanın |
| ● 10 sn. ile sınırlı akımsız anahtarlamalı maksimum |
67 A; AC-1 anma değerine uygun minimum kesit kullanın |
| ● 30 sn. ile sınırlı akımsız anahtarlamalı maksimum |
52 A; AC-1 anma değerine uygun minimum kesit kullanın |
| ● 60 sn. ile sınırlı akımsız anahtarlamalı maksimum |
43 A; AC-1 anma değerine uygun minimum kesit kullanın |
| yük boşaltma frekansı |
|
| ● AC'de |
10 000 1/h |
| anahtarlama frekansı |
|
| ● AC-1'de maksimum |
1 000 1/h |
| ● AC-2'de maksimum |
750 1/h |
| ● AC-3'te maksimum |
750 1/h |
| ● AC-3e'de |
|
| — maksimum |
750 1/h |
| ● AC-4'te maksimum |
250 1/h |
| Kontrol devresi/ Kumanda |
| gerilim türü kontrol besleme gerilimi |
AC |
| kontrol besleme gerilimi AC'de |
|
| ● 50 Hz'de anma değeri |
24 V |
| ● 60 Hz'de anma değeri |
24 V |
| çalışma alanı faktörü kontrol gerilimi anma değeri solenoid AC'de |
|
| ● 50 Hz'de |
0,8 ... 1,1 |
| ● 60 Hz'de |
0,85 ... 1,1 |
| kapanma görünür gücü solenoid AC'de |
|
| ● 50 Hz'de |
27 VA |
| ● 60 Hz'de |
24,3 VA |
| güç faktörü endüktif bobin kapanma gücünde |
|
| ● 50 Hz'de |
0,8 |
| ● 60 Hz'de |
0,75 |
| tutma görünür gücü solenoid AC'de |
|
| ● 50 Hz'de |
4,2 VA |
| ● 60 Hz'de |
3,3 VA |
| güç faktörü endüktif bobin tutma gücünde |
|
| ● 50 Hz'de |
0,25 |
| ● 60 Hz'de |
0,25 |
| kapanış gecikmesi |
|
| ● AC'de |
9 ... 35 ms |
| açılış gecikmesi |
|
| ● AC'de |
4 ... 15 ms |
| elektrik arkı süresi |
10 ... 15 ms |
| aktivasyon modeli anahtar tahriki |
Standart A1 - A2 |
| Yardιmcι akιm devresi |
| açıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama |
1 |
| kapayıcı sayısı yardımcı kontaklar için gecikmesiz anahtarlama |
0 |
| işletim akımı AC-12'de maksimum |
10 A |
| işletim akımı AC-15'te |
|
| ● 230 V'ta anma değeri |
10 A |
| ● 400 V'ta anma değeri |
3 A |
| ● 500 V'ta anma değeri |
2 A |
| ● 690 V'ta anma değeri |
1 A |
| işletim akımı DC-12'de |
|
| ● 24 V'ta anma değeri |
10 A |
| ● 48 V’ta anma değeri |
6 A |
| ● 60 V'ta anma değeri |
6 A |
| ● 110 V'ta anma değeri |
3 A |
| ● 125 V'ta anma değeri |
2 A |
| ● 220 V'ta anma değeri |
1 A |
| ● 600 V'ta anma değeri |
0,15 A |
| işletim akımı DC-13'te |
|
| ● 24 V'ta anma değeri |
10 A |
| ● 48 V’ta anma değeri |
2 A |
| ● 60 V'ta anma değeri |
2 A |
| ● 110 V'ta anma değeri |
1 A |
| ● 125 V'ta anma değeri |
0,9 A |
| ● 220 V'ta anma değeri |
0,3 A |
| ● 600 V'ta anma değeri |
0,1 A |
| kontak güvenilirliği yardımcı kontaklar |
beher 100 milyonda hatalı çalıştırma (17 V, 1 mA) |
| Nominal UL/CSA verileri |
| tam yük akımı (FLA) 3 fazlı trifaz motor için |
|
| ● 480 V'ta anma değeri |
4,8 A |
| ● 600 V'ta anma değeri |
6,1 A |
| mekanik güç çıkışı [hp] |
|
| ● tek fazlı trifaz motor için |
|
| — 110/120 V'ta anma değeri |
0,25 hp |
| — 230 V'ta anma değeri |
0,75 hp |
| ● 3 fazlı trifaz motor için |
|
| — 200/208 V'ta anma değeri |
1,5 hp |
| — 220/230 V'ta anma değeri |
2 hp |
| — 460/480 V'ta anma değeri |
3 hp |
| — 575/600 V'ta anma değeri |
5 hp |
| kontak yük kapasitesi yardımcı kontaklar UL uyarınca |
A600 / Q600 |
| Kısa devre koruması |
| minyatür devre kesici modeli yardımcı devrenin kısa devre korunması için 230 V'a kadar |
C karakteristiği: 10 A; 0,4 kA |
| sigorta elemanı modeli |
|
| ● ana devrenin kısa devreye karşı korunması için |
|
| — düzenleme türü 1’de gerekli |
gG: 35 A (690 V,100 kA), aM: 20 A (690 V,100 kA), BS88: 35 A (415 V,80 kA) |
| — düzenleme türü 2’de gerekli |
gG: 20 A (690 V, 100 kA), aM: 16 A (690 V, 100 kA), BS88: 20 A (415 V, 80 kA) |
| ● yardımcı anahtar kısa devre koruması için gerekli |
gG: 10 A (500 V, 1 kA) |
| Montaj/ Sabitleme/ Ebatlar |
| montaj konumu |
dikey montaj yüzeyinde +/-180° döndürülebilir, dikey montaj yüzeyinde +/- 22,5° öne ve arkaya eğilebilir. |
| sabitleme türü sıra montajı |
Evet |
| sabitleme türü |
DIN EN 60715 uyarınca 35 mm'lik üst geçmeli raya vidalı ve sustalı sabitleme |
| yükseklik |
58 mm |
| genişlik |
45 mm |
| derinlik |
73 mm |
| uyulması gereken mesafe |
|
| ● sıralı montajda |
|
| — önde |
10 mm |
| — yukarı |
10 mm |
| — aşağı doğru |
10 mm |
| — yanlarda |
0 mm |
| ● topraklanmış parçalara |
|
| — önde |
10 mm |
| — yukarı |
10 mm |
| — yanlarda |
6 mm |
| — aşağı doğru |
10 mm |
| ● gerilim taşıyan parçalara |
|
| — önde |
10 mm |
| — yukarı |
10 mm |
| — aşağı doğru |
10 mm |
| — yanlarda |
6 mm |
| Bağlantılar/ Terminaller |
| elektrik bağlantısı modeli |
|
| ● ana devre için |
vida bağlantısı |
| ● yardımcı ve kontrol devreleri için |
vida bağlantısı |
| ● kontaktörde yardımcı kontaklar için |
Vida bağlantısı |
| ● solenoid |
Vida bağlantısı |
| bağlanabilir iletken kesiti türü |
|
| ● ana kontaklar için |
|
| — tek telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — tek telli veya çok telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında ana kontaklar için |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| bağlanabilir iletken kesiti ana kontaklar için |
|
| ● tek telli |
0,5 ... 4 mm² |
| ● çok telli |
0,5 ... 4 mm² |
| ● ince telli kablo uç işlemeli |
0,5 ... 2,5 mm² |
| bağlanabilir iletken kesiti yardımcı kontaklar için |
|
| ● tek telli veya çok telli |
0,5 ... 4 mm² |
| ● ince telli kablo uç işlemeli |
0,5 ... 2,5 mm² |
| bağlanabilir iletken kesiti türü |
|
| ● yardımcı kontaklar için |
|
| — tek telli veya çok telli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²), 2x 4 mm² |
| — ince telli kablo uç işlemeli |
2x (0,5 ... 1,5 mm²), 2x (0,75 ... 2,5 mm²) |
| ● AWG hatlarında yardımcı kontaklar için |
2x (20 ... 16), 2x (18 ... 14), 2x 12 |
| AWG numarası kodlanmış bağlanabilir iletken kesiti ana kontaklar için |
20 ... 12 |
| AWG numarası kodlanmış bağlanabilir iletken kesiti yardımcı kontaklar için |
20 ... 12 |
| Emniyet |
| ürün fonksiyonu |
|
| ● IEC 60947-4-1 uaryınca aynalı kontak |
Evet |
| ● IEC 60947-5-1 uyarınca pozitif kılavuzlamalı |
Hayir |
| ● güvenlik fonksiyonu için uygundur |
Evet |
| kullanma uygunluğu emniyetli kapatma |
Evet |
| kullanım süresi maksimum |
20 a |
| test aşınmaya göre kullanım süresi gerekli |
Evet |
| tehlike yaratan kesilmelerin oranı |
|
| ● düşük zorlanma oranında SN 31920 uyarınca |
40 % |
| ● yüksek zorlanma oranında SN 31920 uyarınca |
73 % |
| B10 değeri yüksek zorlanma oranında SN 31920 uyarınca |
1 000 000 |
| devre dışı kalma oranı [FIT] düşük zorlanma oranında SN 31920 uyarınca |
100 FIT |
| ISO 13849 |
| cihaz tipi ISO 13849-1 uyarınca |
3 |
| yüksek boyutlandırma ISO 13849-2 uyarınca gerekli |
Evet |
| IEC 61508 |
| emniyetli cihaz türü IEC 61508-2 uyarınca |
A tipi |
| Elektrik Güvenliği |
| IP koruma türü ön tarafta IEC 60529 uyarınca |
IP20 |
| temas koruması ön tarafta IEC 60529 uyarınca |
önden dikey dokunma durumunda parmak korumalı |
| çevresel ürün açıklaması |
|
| ● küresel ısınma potansiyeli [CO2 eq] / üretim esnasında |
1.18 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / işletim sırasında |
38.5 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / kullanım ömrü uyarınca |
-0.155 kg |
| ● küresel ısınma potansiyeli [CO2 eq] / toplam |
39.6 kg |
Taksit Seçeneği
Kredi Kartı ile Güvenli Ödeme
Orjinal Ürünler
Güvenli Alışveriş
Ücretsiz Kargo İmkanı
